ZWCAD 2023 SP2 ya está disponible

ZWCAD 2023 ya está disponible. A continuación se describen las nuevas funciones y mejoras de esta nueva versión del programa.

Si aún no has probado ZWCAD 2023 puedes descargarlo aquí.

Nuevas características

Lazo de selección

Lazo de selección es una nueva forma de seleccionar objetos. Comparado con el método tradicional, el lazo de selección puede abarcar un rango de forma irregular para seleccionar objetos de forma más flexible.

Tal y como se muestra en el ejemplo de la figura a continuación, con el método tradicional de selección, es imposible seleccionar cuatro de las plantas en el dibujo al mismo tiempo. Con el lazo, se puede crear una selección irregular para abarcar estos elementos.

Hay 3 tipos de lazo de selección: «Ventana», «Borde» y «Forma Irregular». Se puede cambiar el modo de selección presionando en la barra espaciadora durante la selección. Durante el proceso, el lazo de selección mantiene la previsualización. Cuando se selecciona un objeto, este se muestra resaltado.

Cuando se necesite seleccionar objetos múltiples en un dibujo grande y complejo, se puede hacer uso del lazo de selección para tener más libertad y flexibilidad.

Opción Avanzada de Cotas por Coordenada

Los profesionales de diversas industrias necesitan utilizar cotas por coordenadas cuando están dibujando, pero la herramienta existente de cota por coordenadas disponía de un solo estilo, un formato inapropiado y era poco práctica. Las cotas por coordenada creadas con la herramienta de cotas por coordenadas avanzada tienen estilos mejorados, que ahorran espacio en el dibujo respecto la herramienta actual. El resultado del dibujo es más limpio, ayudando a que la información se pueda leer más claramente.

Para cubrir las necesidades de la cota por coordenadas en distintos escenarios, hemos proporcionado abundantes estilos a elegir por el diseñador. Ahora pueden modificar la forma del puntero en forma de flecha, el estilo de texto, el estilo del texto de cota, etc. Además, también proporciona la posibilidad de crear cotas en sistemas de coordenadas diferentes.

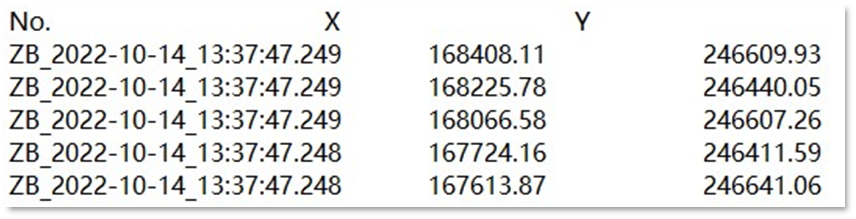

Cuando se necesite añadir un número grande cotas por coordenadas, pueden crearlas por lotes. En la actualidad, las cotas por coordenadas en lotes se pueden utilizar en tres tipos de objetos: «polilínea», «círculo» y «referencias a bloque». Los datos de las cotas en el dibujo se pueden exportar a un archivo en formato texto (Blog de Notas), que resulta conveniente para guardar los datos y reutilizarlos.

Mejoras

Herramienta de Comparación de Archivos Optimizada

Los diseñadores necesitan a menudo actualizar sobre la marcha versiones de dibujos y en muchas ocasiones se olvidan de las diferencias entre dos versiones de un mismo dibujo. La herramienta de comparación de archivos puede localizar automática y rápidamente las diferencias entre dibujos y ayudar al diseñador a identificarlas.

En esta versión, se han optimizado cuatro aspectos de la herramienta de comparación de archivos:

• La eficacia de comparación entre dibujos complejos y de gran tamaño, reduciendo el tiempo de comparación. Evitamos, en la mayor parte de los casos, la posibilidad de que el programa deje de responder debido a que los dibujos sean demasiado grandes o tengas muchas entidades complejas.
• La eficiencia a la hora de cambiar filtros se ha mejorado. El cambio se puede realizar de forma gradual cuando se abre o cierra el filtro de «texto» o al modificar la nube de revisión en el panel de selección de la herramienta.

• Se ha optimizado la exactitud de la comparación de archivos.  Hemos corregido los errores de coloreado y los bordes cajeados demasiado grandes durante el proceso de comparación de texto multilínea, objetos de directriz múltiple, referencias a bloque de cotas, etc.

• El uso de la herramienta se ha mejorado. Aparece una barra de estado al comparar los archivos. Se puede modificar el color de la nube de revisión en la cinta de herramientas. Se han añadido ayudas al panel de propiedades del menú «compara archivo».

Más ejemplos de Archivos ZRXSDK

Se han añadido nuevos ejemplos de programas en el SDK (Software Developer Kit o Paquetes de Programas para Programadores), de manera que los programadores pueden aprender mejor y más fácilmente a utilizar la plataforma API (Interfaz de Programación de Aplicaciones) de ZWCAD para desarrollar complementos (add-ons).

Proceso de instalación optimizado

El primer paso para enfrentarse al programa es la instalación, por lo que es importante una buena experiencia ya en esta primera fase.

En esta versión, el modo de visualización y el contenido del registro de instalación se ha mejorado. Comparado con la versión anterior, es más fácil encontrar la información y registro de instalación, y el contenido también se ha optimizado. Este se ha dividido en tres tipos de información: «Avisos», «Información» y «mensajes de error» («Warning», «Info» and «Error»), que es lo más conveniente para identificar los errores durante la instalación.

Además, se mostrará una página de preguntas frecuentes (FAQ) cuando falle la instalación. En esta página se podrá encontrar el motivo del fallo de instalación y la solución correspondiente.

Nuevos Comandos y Variables de Sistema
