ZWCAD 2022 SP2 ya está disponible, a continuación te contamos cuáles son las principales nuevas características y mejoras que incorporamos en esta nueva versión:

Nuevas características

Mejoras de Trazado Inteligente

Smart Plot permite a los usuarios trazar múltiples dibujos a la vez, ahorrando una gran cantidad de tiempo para el trazado. En ZWCAD 2022 SP2 se añadieron dos nuevas características:

• El nombre de los archivos de salida se puede personalizar

Ahora se puede utilizar una o varias variables para nombrar los archivos de salida. Las variables pueden ser un nombre de archivo DWG, el nombre de una carpeta donde se almacena el archivo DWG, o un valor de atributo de bloque.

En otras palabras, en lugar de cambiar manualmente los nombres de los archivos uno por uno después de plotear, puede configurar eficazmente todos los nombres de los archivos antes de plotear.

Figura 1. Establecer diferentes variables como nombre del archivo

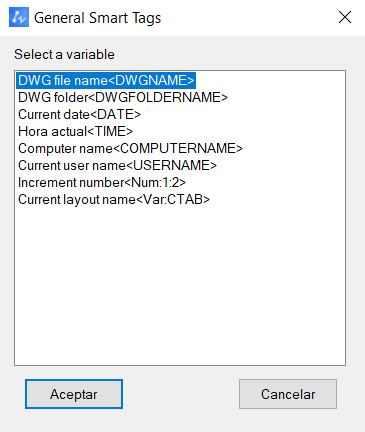

Figura 2. Algunas de las variables predeterminadas

Figura 3. Elegir un valor de atributo como nombre de archivo

• Reconocimiento automático del tamaño del papel

Al hacer coincidir el nombre del bloque con la configuración del tamaño del papel, se seleccionará el tamaño correcto del papel para la impresión. El tamaño del papel puede ser reconocido tanto para las impresoras virtuales como para las físicas.

Figura 4. Coincidencia del nombre del bloque con el tamaño del papel.

Figura 5. Asegúrese de elegir el estilo de marco «Bloque» y de marcar la opción «Auto igualar Bloque «

Smart Voice – convertir a Texto

Los mensajes de voz en chino e inglés creados por la función Smart Voice pueden convertirse ahora a texto. Estos textos también pueden extraerse copiando y pegando. Esto permite a los usuarios leer los mensajes de voz incluso en ordenadores que no pueden reproducir audio.

Figura 6. El contenido convertido se muestra en la parte inferior del panel.

Nuevos tipos de datos para las tablas

Se han añadido 4 nuevos tipos de datos para las tablas. Son «Moneda», «Fecha», «Porcentaje» y «Punto». Al igual que antes, se puede establecer el formato de las celdas de la tabla a través de la barra de herramientas, el panel de propiedades, el menú del botón derecho, etc.

Figura 7. Se pueden utilizar más tipos de datos en las celdas de las tablas

Aparte de esto, el reconocimiento automático del formato y la conversión del formato de los datos son compatibles para las tablas, incluidas las creadas por VINCUDAT (DATALINK) o EXTRACDAT (DATAEXTRACTION).

Comandos Transparentes

Con la entrada dinámica activada, se puede ejecutar un comando transparente dentro de otro comando en ejecución. Los comandos que soportan comandos en modo transparente son los que se especifican a continuación.

Los comandos transparentes se utiliza principalmente para consultas rápidas, ajustes de dibujo, ajustes de variables, etc.

Figura 8. Comandos que soportan un comando transparente

Como se muestra arriba, para utilizarlo, simplemente escriba una comilla simple ‘ delante del nombre de un comando (por ejemplo, ‘ZOOM) cuando el cuadro de entrada dinámica esté activo.

Nuevas Mejoras

Descomponer Spline

Ahora los splines también se pueden descomponer; utilizando el comando DESCOMP un spline se puede descomponer en splines separados.

Figura 9. Comparación antes y después de descomponer un spline.

Optimización de la visualización y el trazado para objetos ocultos

Las principales mejoras son las siguientes:

  1.El efecto en pantalla del estilo visual “Oculto” se ha optimizado.

                                ZWCAD 2022 SP1                                                                     ZWCAD 2022 SP2

                              Figura 10. Comparación del efecto de visualización en ZWCAD 2022 SP1 y SP2

  2.Mejora del comando “OCULTA”. El efecto de la visualización será el mismo que con “oculto” cuando se utilice un estilo vidual no oculto.

  3.Optimización del efecto de trazado con diferentes valores de la variable “DISPSILH”(Sólo para los estilos alámbricos 2D y 3D).

        Trazado sombreado = «Oculta                  Trazado sombreado= «Geometria Oculta»         Trazado sombreado= «Geometria Oculta»

                                                                                     DISPLH=0                                                    DISPLH=1

                    Figura 11. Diferentes efectos de trazado con diferentes valores de la variable “DISPSILH”

Mecanismo de resaltado al pasar el cursor por encima

En la versión previa, cuando el cursos pasa sobre objetos especialmente complejos había una situación momentánea de bloqueo. ZWCAD 2022 SP2 ha optimizado esta situación para mejorar la velocidad del movimiento del cursor en dibujos complicados y de este modo mejorar la eficiencia al dibujar de los usuarios.

Las principales mejoras se muestran a continuación:

1. Las entidades no serán resaltadas cuando el cursor pase por encima sin detenerse.
2. Las entidades se resaltarán cuando el cursor pase por encima y haga una pausa, también se ha mejorado la velocidad de reacción al resaltar y la velocidad de movimiento del cursor.
