ZWVectorization es un complemento fácil de usar que convierte imágenes rasterizadas en dibujos DWG de forma rápida y precisa. Con esta herramienta, puede convertir fácilmente dibujos antiguos escaneados o dibujados a mano en dibujos DWG editables y de alta calidad, lo que le permitirá ahorrar una cantidad significativa de tiempo y dinero que no se gastaría en redibujarlos manualmente. En este artículo, le explicaremos cómo instalar, activar y usar esta herramienta para realizar una conversión de imágenes rasterizadas a vectoriales sin inconvenientes.
Paso 1. Instalar ZWVectorization
- Instalar ZWCAD: Asegúrate de tener ZWCAD 2025 o posterior. De lo contrario, consulta la Guía de inicio rápido de ZWCAD.

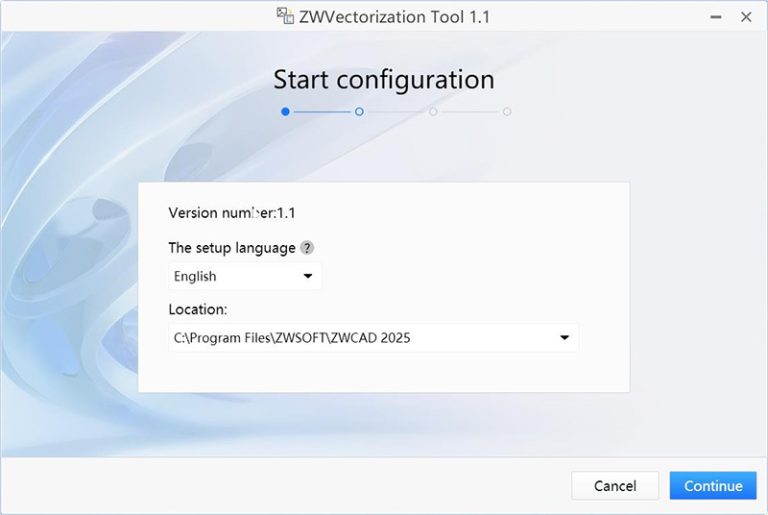

- Instalar la herramienta ZWVectorization: Descargue la herramienta. Elija el idioma y la ruta de instalación que prefiera y luego instálela.
Paso 2: Activar la herramienta ZWVectorization

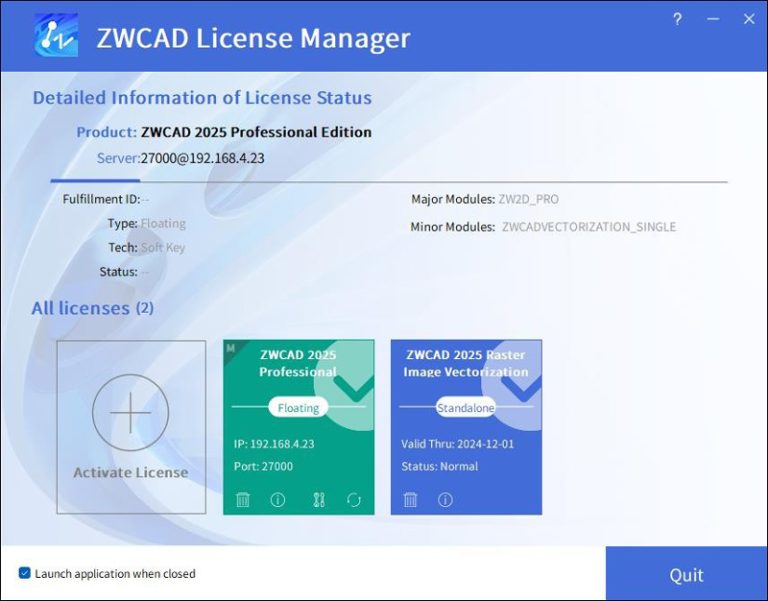

- Abrir el Administrador de licencias: inícielo desde el menú Inicio de Windows.
- Activar ZWCAD: asegúrese de que ZWCAD esté activado. De lo contrario, consulte la Guía de inicio rápido de ZWCAD.
- Activar la herramienta ZWVectorization: Ingrese su código de licencia para la herramienta para activarla.
Nota: La herramienta ZWVectorization ofrece una prueba gratuita de 5 días sin activación. Los usuarios que estén en el período de prueba pueden pasar al paso 3 y comenzar a utilizar la herramienta.
Paso 3: Inicie la función de vectorización
Puede iniciar el proceso de vectorización de tres maneras:
- Línea de comando: Escriba VECTORIZACIÓN y presione [Entrar].

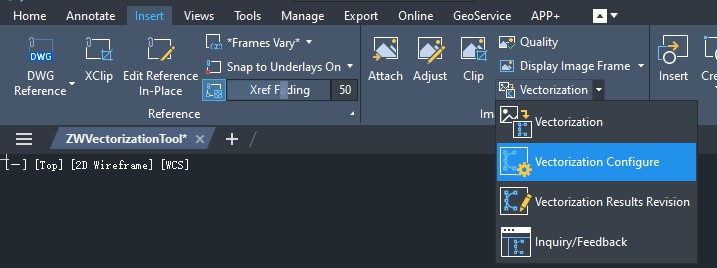

- Cinta: haga clic en el botón “Vectorización” en el menú Cinta.
- Menú clásico: vaya a la pestaña “Herramientas” en el menú Clásico y seleccione [Vectorización].
Paso 4: Configurar las opciones de vectorización

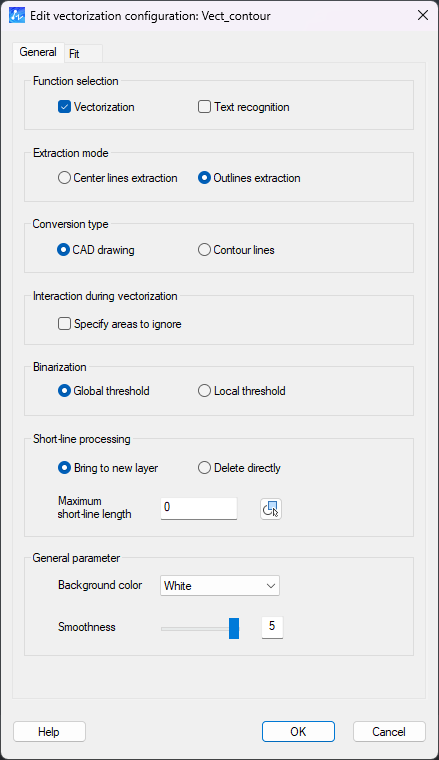

Antes de realizar la conversión, puede configurar los ajustes de vectorización para obtener resultados óptimos. El Administrador de configuración ofrece dos esquemas preestablecidos:

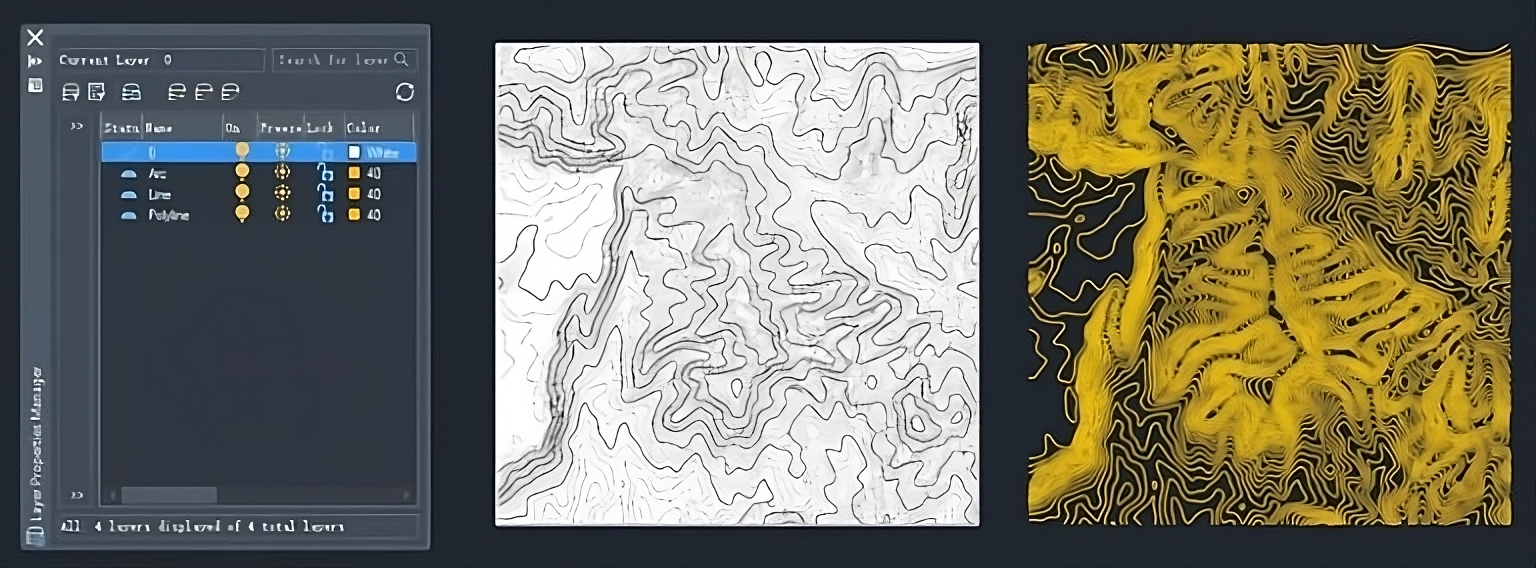

- Contorno: Ideal para convertir mapas topográficos.
- Dibujo CAD: Ideal para convertir todos los demás dibujos.
También puedes crear configuraciones personalizadas. Estas son algunas áreas clave que puedes configurar:
- Configuración general: ajusta los parámetros de vectorización.
- Configuración de ajuste: establece reglas para convertir los gráficos de las imágenes en líneas, arcos y otros objetos CAD.
- Configuración de OCR: personalice los parámetros de reconocimiento de texto (por ejemplo, estilo de fuente, altura máxima del texto).
Algunas opciones clave en Configuration Manager incluyen:
- Vectorización: Convierte imágenes en dibujos CAD.
- Reconocimiento de texto: Convierte el texto de las imágenes en objetos de texto editables. (Si no hay texto que deba convertirse, no marque esta casilla).
- Extracción de línea central: Ideal para dibujos mecánicos o topográficos.
- Extracción de contorno: Captura los límites externos de los objetos.
Paso 5: Iniciar la conversión y modificar los resultados
Una vez que haya configurado sus opciones y seleccionado su imagen, haga clic en [Aceptar] para iniciar la conversión. La herramienta generará un dibujo CAD que refleja el original.
Después de la conversión, puede ajustar los resultados utilizando la función Rectificar vectorización:
- Iniciar modo de modificación: Escriba VECTORIZATIONRECTIFY o seleccione [Revisión de resultados de vectorización] en el menú Cinta/Clásico.

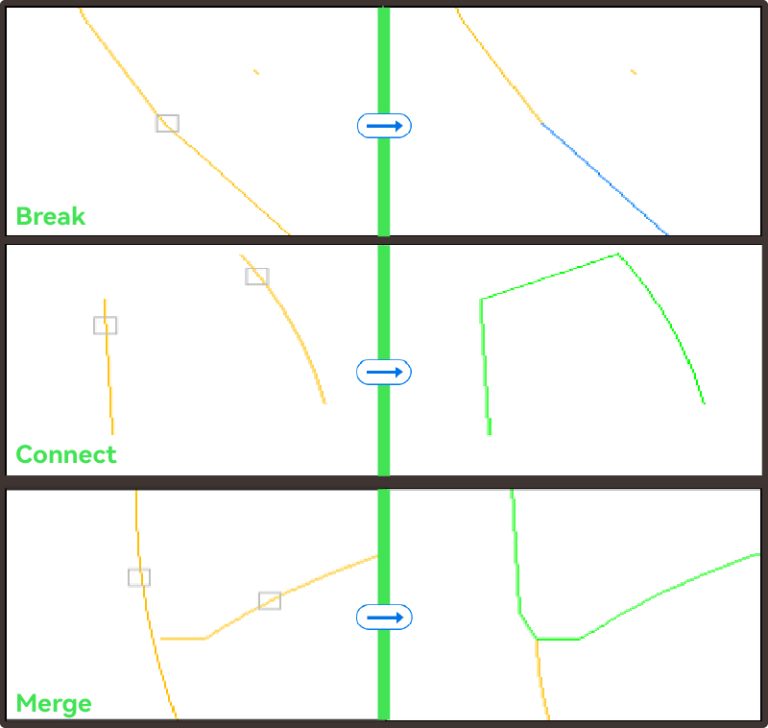

- Modificar objetos: Hay tres opciones de edición:
- Romper: Dividir un objeto en dos partes.
- Conectar: Une dos objetos desconectados en un solo elemento.
- Fusionar: combina dos objetos con puntos de intersección en uno.
Conclusión
Con ZWVectorization Tool, convertir imágenes rasterizadas en dibujos CAD nunca ha sido tan fácil. Si sigue los pasos anteriores, podrá automatizar las tareas rutinarias y centrarse más en el trabajo creativo. Ya sea diseñador, ingeniero o arquitecto, esta herramienta es una valiosa incorporación a su kit de herramientas ZWCAD.
