Elegir el software CAD adecuado es esencial en la ingeniería mecánica. Ya sea que esté dibujando un diseño de tuberías, diseñando un sistema de calefacción, ventilación y aire acondicionado o ensamblando piezas detalladas, su elección entre CAD 2D y 3D afecta su flujo de trabajo, precisión y costos.
Pero, ¿cómo decidir? ¿Cuándo es mejor el CAD 2D? ¿Cuándo conviene optar por el CAD 3D? En esta guía, explicaremos las ventajas de cada uno y cómo combinarlos. Le damos las mejores herramientas para tomar su propia decisión.
¿Por qué el CAD 2D sigue siendo indispensable?
A pesar de ser una de las formas más antiguas de diseño asistido por ordenador, el CAD 2D sigue siendo una herramienta irreemplazable para muchos ingenieros e industrias. ¿Por qué? Porque, a veces, la simplicidad es exactamente lo que se necesita.
Ventajas del CAD 2D:
- Velocidad: la creación de dibujos en 2D es rápida, especialmente para diseños simples.
- Facilidad de uso: es sencillo y requiere menos capacitación.
- Ligero en recursos: funciona en la mayoría de las computadoras sin demandas pesadas del sistema.
- Comunicación clara: fácil de compartir con contratistas y fabricantes.
¿Quién utiliza CAD 2D?
- Diseñadores de HVAC: para diseños de conductos y ventilación.
- Ingenieros de tuberías: para circuitos hidráulicos y esquemas de tuberías.
- Equipos de fabricación: Para patrones CNC y dibujos técnicos.
- Ingenieros eléctricos: para diagramas de cableado y paneles de control.
Si bien el CAD 3D se está volviendo popular, el CAD 2D sigue siendo una herramienta preferida por muchos profesionales debido a su velocidad y simplicidad.
CAD 3D, diseño al siguiente nivel
A veces, el CAD 2D no es suficiente. Ahí es donde entra en juego el CAD 3D, que permite visualizar y probar los diseños antes de construirlos.
¿Qué hace que el CAD 3D sea único?:
- Vistas realistas: Gira y haz zoom para ver los diseños desde todos los ángulos.
- Simulaciones: Pruebe su diseño en cuanto a estrés, calor y movimiento.
- Prototipos: Crea archivos para impresión 3D fácilmente.
- Colaboración: Utilice modelos 3D para explicar su diseño a otros.
Las industrias que aprovechan el CAD 3D incluyen:
- Ingenieros automotrices: para diseñar motores y transmisiones.
- Diseñadores aeroespaciales: para modelar álabes de turbinas.
- Diseñadores de productos: para crear prototipos detallados.
Con CAD 3D no solo estás diseñando: estás resolviendo problemas antes de la producción.
El flujo de trabajo perfecto: combinación de CAD 2D y 3D
Para muchos proyectos, la mejor solución no es elegir una u otra, sino utilizar ambas. La combinación de CAD 2D y 3D permite a los ingenieros aprovechar las ventajas de cada herramienta en diferentes etapas del proceso de diseño.
A continuación se muestra un ejemplo de un flujo de trabajo típico:
- Fase de concepto: utilice CAD 2D para esbozar ideas aproximadas y diseños básicos.
- Fase de diseño detallado: transición a CAD 3D para crear modelos precisos y ejecutar simulaciones.

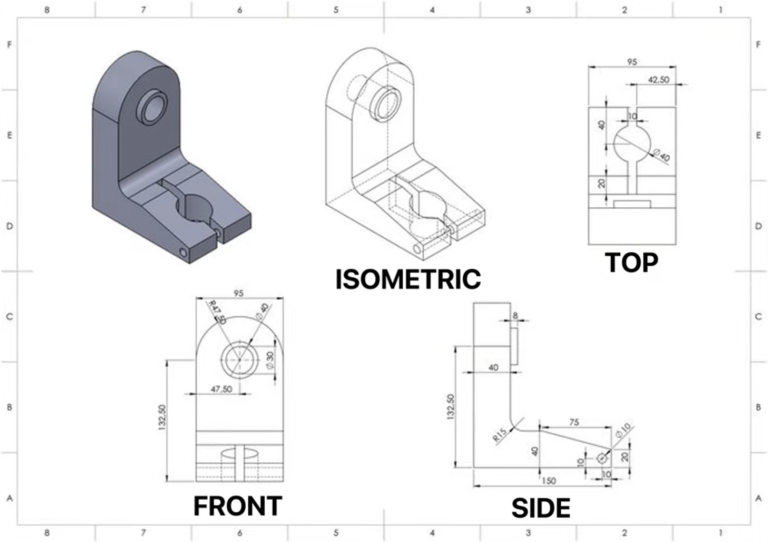

- Fase de documentación: Generar dibujos 2D a partir del modelo 3D para instrucciones de fabricación y montaje.
Este enfoque híbrido garantiza que trabajes de manera eficiente sin sacrificar la precisión ni los detalles. Para ver un ejemplo de combinación de estos métodos en proyectos arquitectónicos, explora el diseño de remodelaciones.
Por qué ZWCAD es una herramienta confiable para los ingenieros
Si busca una herramienta CAD que pueda gestionar flujos de trabajo 2D y 3D sin problemas, vale la pena considerar ZWCAD . Marcas globales como Bosch y Panasonic confían en ZWCAD, ya que logra el equilibrio perfecto entre potencia, rendimiento y asequibilidad.
¿Qué hace que ZWCAD se destaque ?
- Velocidad y eficiencia: ZWCAD es más rápido que muchos competidores y maneja archivos grandes y diseños complejos con facilidad.
- Compatibilidad entre plataformas: al admitir formatos de archivos como DWG, DXF y STEP, ZWCAD garantiza una colaboración fluida con otras herramientas y equipos.
- Funciones inteligentes: desde la vectorización de papel a digital hasta herramientas avanzadas de modelado 3D como 3D Gizmo y ViewCube, ZWCAD ofrece funciones que mejoran la productividad.
- Licencia perpetua: a diferencia de los modelos basados en suscripción, ZWCAD ofrece una opción de compra única, lo que lo convierte en una opción rentable para empresas y particulares.
Es esta combinación de rendimiento y valor lo que ha hecho de ZWCAD uno de los favoritos entre los ingenieros de todo el mundo.
Ejemplos de la vida real: cuándo elegir 2D o 3D
¿Aún no sabes cuándo utilizar cada tipo de CAD? Veamos algunos ejemplos prácticos:
- Diseño de un sistema de tuberías: comience con un diseño CAD 2D para obtener esquemas para trazar el diseño, luego pase al CAD 3D para verificar problemas de ajuste y simular el flujo de fluido.
- Creación de una caja de cambios: utilice CAD 3D para modelar cada componente y simular su funcionamiento, luego genere dibujos 2D para la fabricación.
- Desarrollo de un sistema HVAC: comience con CAD 2D para diseñar los conductos, luego use CAD 3D para modelar el sistema y asegurarse de que todo encaje en el espacio.
