La tecnología CAD se utiliza ampliamente en diversos campos, como la maquinaria, la construcción, la electrónica y otras industrias. Tanto si eres un técnico como un trabajador de primera línea, aprender CAD no sólo puede enseñarte a dibujar, sino que también puede ayudarte a mejorar tus conocimientos profesionales.
Sin embargo, muchas personas tienden a pasar por alto la importancia de seleccionar el formato de archivo CAD adecuado. Es crucial elegir el formato de archivo correcto porque los archivos CAD generados entre distintas versiones de software CAD pueden ser incompatibles. Además, cada formato de archivo CAD es adecuado para distintos tipos de archivo. Seleccionar el formato de archivo adecuado puede aumentar la eficacia del trabajo y mostrar mejor sus proyectos de diseño. Si aún no estás familiarizado con los formatos de archivo CAD, continúa leyendo este artículo. En las siguientes secciones, le presentaremos qué es un archivo CAD, cuáles son los formatos de archivo CAD más comunes y mucho más.
Artículos relacionados: ¿Qué es CAD? Significado
Nota: Si busca un software de modelado CAD rentable, no se pierda ZWCAD 2025. Se trata de una solución CAD que recientemente ha recibido actualizaciones, ofreciendo a los usuarios una mejor experiencia y funciones para mejorar la eficiencia. Si te interesa, puedes descargarlo gratis desde el centro de descargas y probarlo con la versión de prueba gratuita de 30 días.
¿Qué es un archivo CAD? ¿Qué son los tipos de archivos CAD?
Los archivos CAD (diseño asistido por ordenador) son generados por programas de software CAD e incluyen información como datos geométricos, datos de fabricación, propiedades de los materiales y otros datos sobre productos y procesos. Se trata de un archivo digital que contiene diseños 2D o 3D de objetos físicos y que puede ser utilizado para crear modelos o planos de diseño por diseñadores, ingenieros, fabricantes, científicos y artistas digitales.
En general, existen dos tipos principales de archivos CAD: los formatos nativos y los formatos neutros.
- Los formatos nativos son formatos propios de un software CAD específico y son propiedad intelectual protegida por derechos de autor del sistema utilizado. Además, este formato puede crear y dar acceso a toda la información posible sobre sus archivos CAD en 3D. Si se utiliza el software CAD correspondiente, ofrecerá más información y será más preciso que los archivos de formato CAD neutro.
- Los formatos neutros son formatos abiertos y no están protegidos por los derechos de autor de ningún programa CAD específico. Los formatos de archivo CAD neutros son interoperables entre distintos programas CAD, lo que permite que distintas aplicaciones importen y exporten datos. Aunque al utilizarlos hay cierta pérdida de detalle, son estupendos para el trabajo colaborativo.
He aquí algunas extensiones de archivo de formatos de archivo CAD 2D o 3D nativos y neutros que te permitirán guardar tu trabajo correctamente:
| Extensiones de archivos CAD | |
| Formatos CAD nativos | .dwg, .CATPart, .CATProduct, .ptc, .prt, .asm, .ipt，.aim, .sldprt, .sldasm |
| Formatos CAD neutrales | .igs, .iges, .stp, .step, .stl, .qif, .pdf |
Capacidades de los archivos CAD: Almacenamiento de propiedades
Quizá tenga curiosidad por saber qué se puede almacenar exactamente en un archivo CAD. De hecho, todos los datos, desde el diseño hasta la producción, pueden almacenarse en un archivo CAD, incluida la representación geométrica, la topología, el diseño del producto, los metadatos y la representación visual de las cualidades.
- Representación geométrica. Define la forma del elemento. Los objetos de geometría almacenan información detallada sobre las dimensiones de la pieza y sus propiedades geométricas, como el área de superficie, el volumen y el centroide. Además, es uno de los dos componentes del modelo B-Rep, que es la forma más común de describir los modelos CAD. Además, otro componente es la topología.

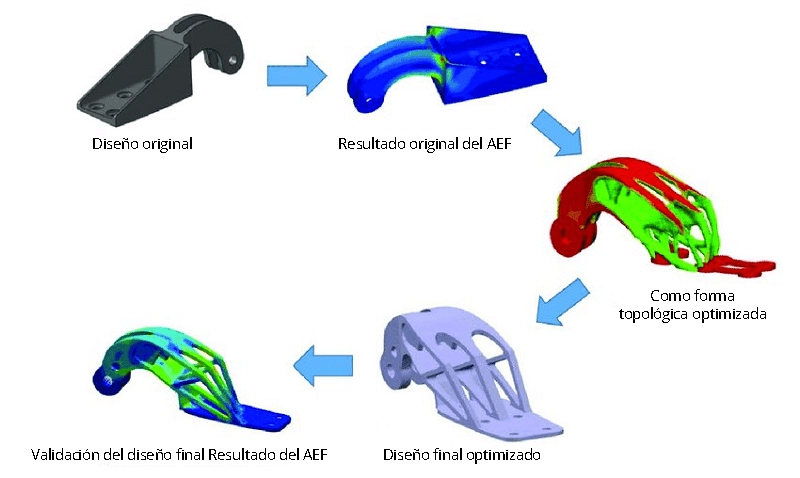

- Topología. En un archivo CAD, la topología describe cómo están conectadas, son continuas y están delimitadas las superficies y las aristas. Las formas topológicas incluyen entidades como sólidos, hojas, alambres y bellotas, así como elementos como conchas, caras, aristas, etc.
- Diseño de productos. Suele referirse a la estructura jerárquica de objetos individuales y grupos de objetos interconectados. Además, los datos de la estructura del producto proporcionan una jerarquía de directorios en la parte izquierda de la pantalla en la mayoría de los paquetes de software CAD.
- Metadatos. Consiste en nombres e ID de objetos, capas, información de producto y fabricación (PMI) y atributos validados. Cuando un modelo CAD 3D tiene metadatos incorporados, cada descarga incluirá nombres e ID de objetos, capas, propiedades personalizadas, información del fabricante y mucho más. Sin metadatos, toda la información relacionada con la pieza se perderá una vez que entre en el diseño.
- Representación visual de las cualidades. Un archivo CAD contiene propiedades visuales como el color, la luz, la textura, los materiales, etc., que desempeñan un papel crucial en la presentación del modelo a los interesados. Todas estas características trabajan juntas para que el modelo CAD destaque y realce vívidamente su estructura y funcionalidad.
Ahora ya tienes una idea general de los archivos CAD. A continuación, le mostraremos los 15 tipos y extensiones de archivos CAD más utilizados, para que pueda tener una comprensión más profunda de CAD.
15 tipos y extensiones de archivos CAD de uso común
Además de los conocidos archivos .dwg, también existen varias extensiones de archivos CAD, como .dxf, .stl, .iges, .step, .pdf, etc. Conocer las extensiones y funciones de algunos archivos CAD de uso común es muy útil para comprender mejor el CAD. Por lo tanto, aquí tienes una breve introducción a 15 archivos CAD de uso común.
DWG:
- Extensión del archivo: .dwg
- Tipo: Nativo

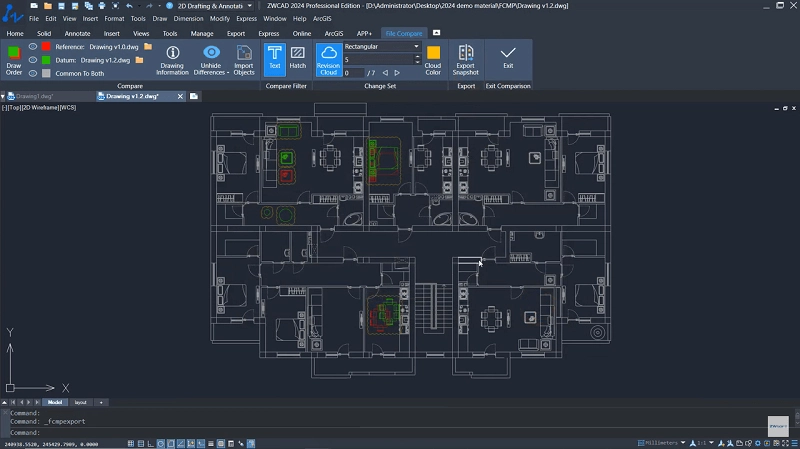

DWG, un formato de archivo nativo del software AutoCAD, que es un formato de archivo de diseño asistido por ordenador en 2D y 3D, se utiliza ampliamente en los campos de la arquitectura y la ingeniería. Los archivos DWG pueden contener información como gráficos, capas, líneas, colores, texto y metadatos, y pueden ser leídos y editados por la mayoría de los programas. En lo que respecta a las versiones de los archivos, las distintas versiones de software pueden afectar a la interoperabilidad de los archivos DWG. Los archivos DWG pueden contener gran cantidad de metadatos, pero es posible que no incluyan información sobre componentes o ensamblajes. Al compartir archivos DWG, es fundamental confirmar que el destinatario utiliza la versión de software adecuada.
DXF:
- Extensión del archivo: .dxf
- Tipo: Neutral
DXF es un formato de archivo de datos CAD desarrollado por Autodesk para el intercambio de datos CAD entre AutoCAD y otro software, que contiene información de capas, datos geométricos y sistemas de coordenadas. Es un formato de datos vectoriales abierto, que incluye formatos ASCII y binario. El primero tiene buena legibilidad pero gran espacio, mientras que el segundo tiene poco espacio y velocidad de lectura rápida.
STL:
- Extensión del archivo: .stl
- Tipo: Neutral

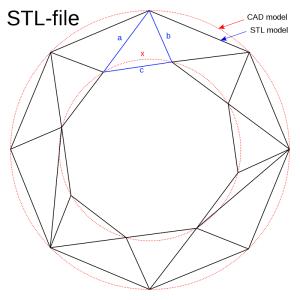

STL (estereolitografía) es un formato de archivo utilizado originalmente para la impresión 3D. Hoy en día, se utiliza ampliamente en impresión 3D, escaneado láser, prototipado rápido y flujos de trabajo CAM. Pero la mayoría de los paquetes de software de uso general también son compatibles con STL. El archivo STL sólo define la geometría de la superficie, cuya estructura está representada por una lista de planos triangulares.
IGES o GIS:
- Extensión del archivo: .iges, .igs
- Tipo: Neutral
IGES (lnitialGraphics Exchange Specification) es un formato de archivo estándar para el intercambio de datos CAD. Su intención original era crear un formato intermedio que pudiera intercambiar datos 3D complejos (incluidas líneas, curvas, superficies y sólidos) entre varios programas. En cuanto a IGS, es la extensión de archivo del formato IGES. En otras palabras, cuando veas un archivo CAD con extensión «igs», en realidad sigue la especificación IGES.
STEP:
- Extensión del archivo: .stp, .step
- Tipo: Neutral
STEP ofrece un enfoque integral para el intercambio de datos CAD, con soporte para información geométrica, de componentes, ensamblajes, materiales y texturas. En comparación con IGES, STEP ofrece un soporte de datos más completo. Al utilizar STEP, es necesario asegurarse de que el sistema de destino admite todos los subconjuntos STEP pertinentes.
PDF:
- Extensión del archivo: .pdf
- Tipo: Neutral
Aunque PDF es principalmente un formato de documento, 3D PDF es capaz de incrustar modelos 3D. Los modelos pueden visualizarse en lectores de PDF estándar, pero es posible que no contengan todos los datos brutos, como los metadatos.
X3D:
- Extensión del archivo: .x3d
- Tipo: Neutral
X3D (Extensible 3D) se ha convertido en el sucesor de VRML en el campo de los gráficos 3D basados en web, y se utiliza principalmente para la visualización de gráficos 3D. Admite texturas, materiales y animación, pero puede no disponer de algunas funciones avanzadas específicas de CAD. Además, es muy útil en escenas 3D interactivas y aplicaciones 3D en red.
ACIS-SAT (o SAT):
- Extensión del archivo: .sat, .sab
- Tipo: Kernel
ACIS-SAT es un formato de archivo diseñado específicamente para aplicaciones de modelado 3D. Puede contener datos geométricos complejos, propiedades del modelo e información específica de la aplicación. La compatibilidad es una consideración importante a la hora de intercambiar estos archivos con otros sistemas CAD. Además, el formato ACIS-SAT admite dos extensiones: SAT (Standard ACIS Text), que es legible por humanos y permite el ajuste manual del contenido del modelo; y SAB (Standard ACIS Binary), que es más compacto, seguro y no provoca errores de redondeo.
JT:
- Extensión del archivo: .jt
- Tipo: Neutral
Como formato para el software PLM de Siemens, JT proporciona un método ligero de intercambio de datos 3D compatible con componentes geométricos 3D y ensamblajes. Además, JT es útil cuando se intercambian datos entre varios sistemas PLM.
VRML:
- Extensión del archivo: .wrl, .wrz
- Tipo: Neutral
VRML (Virtual Reality Modeling Language), similar a X3D, es un lenguaje de descripción gráfica 3D que puede utilizarse para crear representaciones tridimensionales y objetos de escenas complejas, materiales de apoyo, texturas y animaciones. Sus escenarios de uso eran principalmente las primeras aplicaciones 3D en red, y ha sido sustituido gradualmente por X3D.
Parasolid-XT:
- Extensión del archivo: .x_t, .x_b, .xmt_txt, .xmt_bin, .xmp_txt, .xmp_bin
- Tipo: Kernel
Parasolid-XT es otro formato persistente que forma parte del núcleo de modelado. Se trata de un formato de archivo diseñado específicamente para representar geometría 3D compleja, que puede no admitir texturas o metadatos, pero que rinde bien en el modelado de alta precisión.
SLDPRT:
- Extensión del archivo: .sldprt
- Tipo: Nativo
SLDPRT es un archivo nativo de SolidWorks que captura todos los aspectos del modelo, como materiales, texturas, datos específicos de la aplicación e historial. También ayuda a proteger la propiedad intelectual porque permite compartir sólo las partes necesarias del sistema con los colaboradores. Por lo tanto, la conversión puede ser necesaria cuando se comparten archivos con usuarios que no son de SolidWorks.
CATPar:
- Extensión del archivo: .sldprt
- Tipo: Nativo
CATpart es un formato de gráficos 3D diseñado por el software CATIA, muy similar a SLDPRT. Está optimizado para el diseño de ingeniería avanzada e integra abundantes datos geométricos, de materiales y de aplicaciones específicas, y se utiliza principalmente en fabricantes de automóviles, la industria aeroespacial y otros campos.
Al utilizar estos formatos de archivo CAD, siempre es importante tener en cuenta el uso final y la compatibilidad. Asegúrese de contar con la versión de software adecuada y realice la validación de archivos necesaria para garantizar la integridad y precisión de los datos.
Elegir el formato de archivo CAD adecuado: Una rápida visión general
¿Qué formato CAD debería utilizar?
Para ayudarle a resolver este problema, en la sección anterior le hemos proporcionado una introducción detallada a 15 formatos de archivo CAD de uso común. Además, a continuación mostraremos información sobre cada formato en forma de tabla para que puedas conocer el más adecuado rápidamente.
| Formato CAD | Compatibilidad software | Compatibilidad de conversión | Uso | Almacenamiento de propiedades | Tipo | 2D/3D |
| DWG | AutoCAD y la mayoría de software CAD | Relativamente alta | Arquitectura, diseño mecánico, etc. | Geometría, topología, diseño de productos, metadatos, representación visual de cualidades | Nativo | 2D y 3D |
| DXF | La mayoría de software CAD | Alta | Intercambio de datos | Geometría, topología, diseño de productos, metadatos, representación visual de cualidades | Neutral | 2D y 3D |
| STL | La mayoría de los programas de impresión 3D y software CAD | Media | Impresión 3D | Geometría | Neutral | 3D |
| IGES o GIS | La mayoría de software CAD | Alta | Intercambio de datos | Geometría, topología, diseño de productos, metadatos | Neutral | 2D y 3D |
| STEP | La mayoría de software CAD | Alta | Intercambio de datos | Geometría, topología, diseño de productos, metadatos, representación visual de cualidades | Neutral | 2D y 3D |
| La mayoría de software CAD | Media | Visualización, impresión | Geometría, representación visual de cualidades | Neutral | 2D y 3D | |
| X3D | La mayoría de los programas web 3D | Media | Web display | Geometría, representación visual de cualidades | Neutral | 3D |
| ACIS-SAT o SAT | SpaceClaim y la mayoría de los programas de CAD | Media | Diseño 3D | Geometría, topología, diseño de productos, metadatos, representación visual de cualidades | Nativo | 3D |
| JT | Siemens PLM y la mayoría del software CAD | Media | Intercambio de datos, PLM | Geometría, topología, diseño de productos, metadatos, representación visual de cualidades | Neutral | 2D y 3D |
| VRML | La mayoría de los programas web 3D | Media | Web display | Geometría, representación visual de cualidades | Neutral | 3D |
| Parasolid-XT | NX, Solid Edge y la mayoría de los programas de CAD | Media | Diseño 3D | Geometría, topología, diseño de productos, metadatos, representación visual de cualidades | Nativo | 3D |
| SLDPRT | SolidWorks | Media | Diseño 3D, parte mecánica | Geometría, topología, diseño de productos, metadatos, representación visual de cualidades | Nativo | 3D |
| CADPar | CATIA | Media | Diseño 3D, parte mecánica | Geometría, topología, diseño de productos, metadatos, representación visual de cualidades | Nativo | 3D |
¿Cómo abrir un programa CAD?
Al coprocesar un archivo CAD, es posible que te encuentres con situaciones en las que no puedas abrir el archivo CAD compartido por otros. Esto se debe a que el software CAD y el formato del archivo son incompatibles. Además, es posible que algunas versiones de software CAD no puedan abrir nuevas versiones de archivos CAD si son antiguas. Sin embargo, si utilizas un software CAD profesional como AutoCAD y ZWCAD, entonces casi todos los archivos CAD se pueden abrir sin problemas. A continuación, tomaremos ZWCAD como ejemplo para introducir cómo abrir archivos CAD.

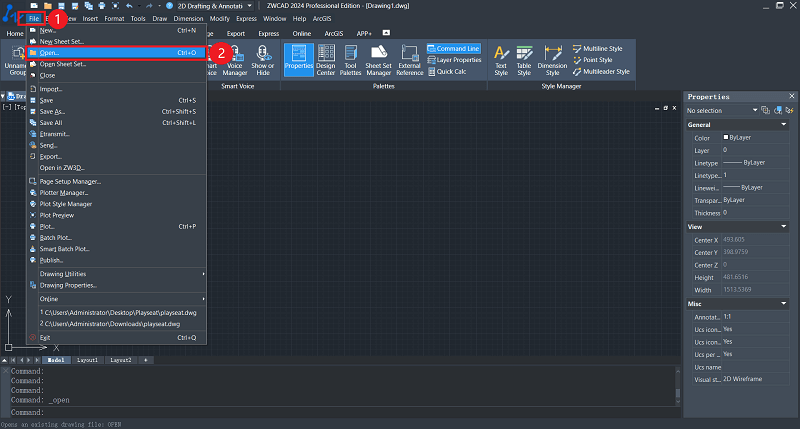

- Paso 1. Inicie el software ZWCAD.
- Paso 2. Haz clic en «Archivo» en el menú superior y selecciona «Abrir».
- Paso 3. Busque la ubicación de su archivo CAD de destino y ábralo. También puede hacer doble clic en el archivo CAD. Si ZWCAD ya está instalado en su ordenador, se abrirá automáticamente.
Preguntas frecuentes sobre formatos de archivos CAD
¿Qué formatos de archivo puede exportar AutoCAD?
AutoCAD admite varios formatos de archivo CAD para la exportación con distintos fines, como la impresión 3D, el modelado 3D, el visor de diseños, el intercambio de datos, etc. Los formatos de archivo CAD más utilizados son DWG, DXF, PDF, DWF, BMP, JPG, PNG, TIFF, STL, FBX, STEP e IGES.
Además, existen otras opciones de exportación específicas para AutoCAD, pero las enumeradas anteriormente son las más comunes. Diferentes versiones y configuraciones de AutoCAD pueden tener diferentes resultados. A continuación se indican algunos formatos compatibles que se utilizan con poca frecuencia: DGN, TGA (TARGA), WMF (Windows Metafile), EPS (Encapsulated PostScript), SVG, OBJ y 3DS.
¿Cómo abrir un archivo .dwg sin software CAD?
El método más sencillo es utilizar visores en línea como AutoCAD for Web, un visor en línea basado en web que permite a los usuarios acceder, diseñar y actualizar archivos DWG con una interfaz familiar similar a AutoCAD. No requiere instalación. No importa dónde se encuentre, puede acceder directamente a él para colaborar rápidamente con los usuarios de AutoCAD en los diseños.
¿Cómo convertir PDF en archivos CAD?
Puede intentar utilizar herramientas en línea para realizar la conversión, pero este método requerirá que cargue sus archivos en el sitio web. Por motivos de seguridad, recomendamos utilizar un software CAD compatible con PDF, como ZWCAD, para la conversión. En primer lugar, puede abrir el archivo PDF en el software ZWCAD y, a continuación, utilizar su función de conversión de formato incorporada para seleccionar el formato de salida deseado, como DWG, para convertirlo en un archivo CAD.
Conclusión
Cuando se trata de convertir ideas imaginativas en diseños tangibles, el archivo CAD es increíblemente útil. Sin embargo, es fundamental elegir el formato de archivo CAD adecuado para su diseño. En este artículo, le hemos presentado los 15 formatos de archivo CAD más utilizados, para que pueda determinar rápidamente la opción más adecuada. También hemos compartido más información sobre los formatos de archivo CAD para ayudarte en el futuro. Si este artículo te ha resultado útil, compártelo con otras personas que puedan beneficiarse de él.
