Introducción al Dibujo Isométrico
El dibujo isométrico es una técnica gráfica que ha sido fundamental en la representación tridimensional de objetos y estructuras. A diferencia de otras perspectivas, la isometría ofrece una visión clara y sin distorsión de las dimensiones, lo que permite visualizar cómo un objeto se vería en la realidad sin perder proporción en sus tres ejes principales. Ya sea en el campo de la ingeniería, arquitectura o diseño, este tipo de dibujo es crucial para crear planos técnicos y modelos tridimensionales.
A lo largo de los años, la isometría ha demostrado ser una herramienta clave, especialmente en proyectos donde la precisión es esencial. Esto ha convertido al dibujo isométrico en una de las técnicas más valoradas en entornos industriales y educativos.
¿Qué es un Dibujo Isométrico?

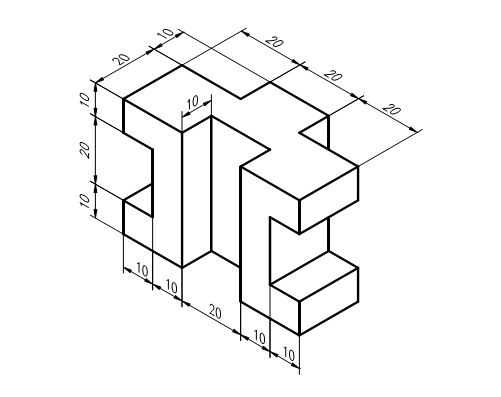

Un dibujo isométrico es un tipo de representación tridimensional en la que las tres dimensiones del objeto se dibujan en un mismo plano, con un ángulo de 30 grados respecto al eje horizontal. A diferencia de la perspectiva cónica, donde las líneas convergen hacia un punto, la isometría mantiene todas las líneas paralelas, lo que significa que las dimensiones no se distorsionan. Esto facilita la medición directa de las distancias, lo que lo convierte en una excelente opción para planos técnicos.
En un dibujo isométrico, los tres ejes principales (x, y, z) están igualmente inclinados y mantienen una escala uniforme. De esta manera, cualquier persona que observe el dibujo puede entender fácilmente las proporciones y formas del objeto representado. Por ello, la isometría es muy utilizada en disciplinas técnicas como la ingeniería mecánica y la arquitectura.
Aplicaciones del Dibujo Isométrico en la Industria
El dibujo isométrico tiene aplicaciones que abarcan múltiples sectores, desde la ingeniería hasta el diseño de videojuegos. A continuación, exploramos algunas de las principales industrias que lo utilizan.
- Ingeniería mecánica: En el diseño de piezas y maquinaria, la isometría es esencial para visualizar cómo los diferentes componentes encajan entre sí. En proyectos donde cada milímetro cuenta, este tipo de dibujo ofrece una representación exacta de las dimensiones y proporciones de las piezas.
- Arquitectura y construcción: Los arquitectos suelen utilizar la isometría para mostrar planos tridimensionales de edificios y estructuras. Esto ayuda a los clientes y constructores a visualizar el proyecto en su totalidad sin necesidad de recurrir a modelos físicos costosos o simulaciones digitales complejas.
- Diseño de videojuegos: Los juegos con una estética isométrica, como «The Sims» o «Diablo», aprovechan esta técnica para crear mundos tridimensionales que son fáciles de navegar y visualizar. Al ser una perspectiva donde las proporciones se mantienen, los jugadores pueden orientarse y moverse de manera más intuitiva.
Cómo Crear un Dibujo Isométrico
Para crear un dibujo isométrico de manera correcta, es necesario seguir ciertos pasos básicos:
- Establece los ejes: Comienza por dibujar tres ejes: uno vertical y dos inclinados a 30 grados del horizontal. Estos representarán los tres ejes espaciales del objeto (x, y y z).
- Dibuja las líneas base: Según las dimensiones del objeto que estés dibujando, extiende las líneas a lo largo de los tres ejes para definir las fronteras básicas del objeto.
- Añade detalles: A partir de la forma base, agrega los detalles necesarios, siempre manteniendo las líneas paralelas a los ejes principales.
- Sombrea y perfila: Una vez que hayas terminado de dibujar el contorno, puedes añadir sombras y contornos más oscuros en las aristas que lo necesiten para dar un aspecto más tridimensional y realista.
Crear un dibujo isométrico requiere precisión, pero con la práctica, se convierte en una técnica muy intuitiva.
Consejos para Optimizar tus Dibujos Isométricos
El proceso de dibujo isométrico no tiene por qué ser complicado. A continuación, algunos consejos útiles para mejorar la calidad de tus trabajos isométricos:
- Usa herramientas CAD: Aunque los dibujos a mano son efectivos, el uso de programas de diseño asistido por computadora (CAD) simplifica enormemente la tarea. Los programas CAD permiten crear modelos isométricos con mayor precisión, velocidad y facilidad de modificación.
- Mantén las proporciones claras: En la isometría, las proporciones son esenciales. Asegúrate de mantener la coherencia en las escalas de los diferentes elementos del dibujo para evitar distorsiones.
- Utiliza capas y colores: Si estás trabajando en software CAD, usa capas para separar los diferentes componentes del diseño. Esto facilita su modificación y análisis. Además, utilizar colores diferentes para cada parte del diseño ayuda a visualizarlas mejor.
Ventajas de Usar ZWCAD para Dibujos Isométricos

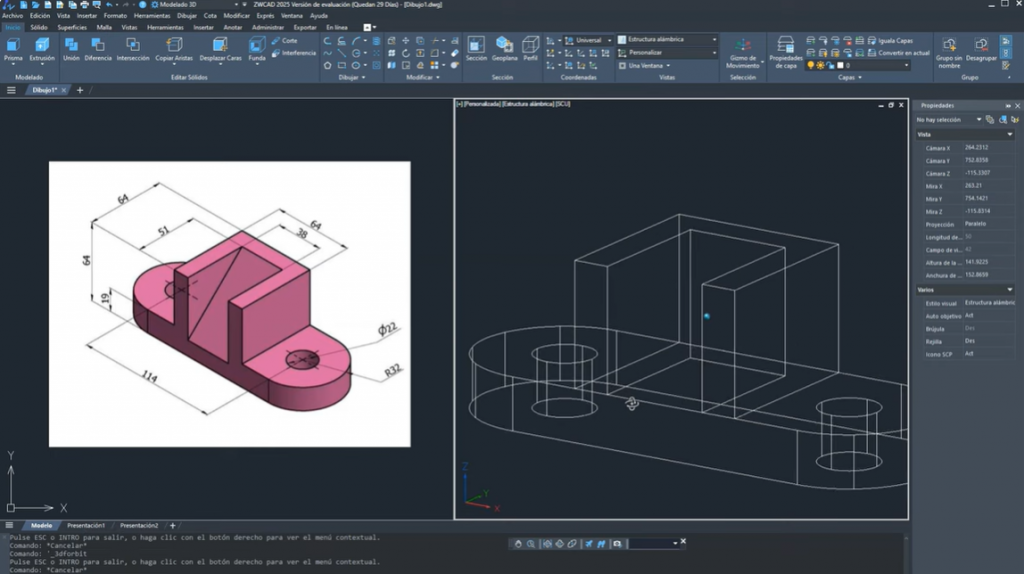

Cuando se trata de software CAD para la creación de dibujos isométricos, ZWCAD se presenta como una alternativa robusta a programas más costosos como AutoCAD. ZWCAD ofrece una solución completa y eficiente para diseñadores y técnicos que necesitan trabajar con modelos isométricos de manera precisa y rápida.
Entre sus principales ventajas para la creación de isometrías se encuentran:
- Licencia permanente: A diferencia de otros programas que requieren suscripciones anuales, ZWCAD ofrece una licencia permanente. Esto resulta ideal para empresas y profesionales que buscan una solución económica y duradera sin comprometer las funcionalidades.
- Compatibilidad con archivos DWG: ZWCAD maneja archivos DWG, el formato más común en el mundo CAD, lo que facilita el intercambio de información entre equipos de trabajo o clientes que usen diferentes software.
- Interfaz intuitiva: Con una curva de aprendizaje suave, ZWCAD permite a los usuarios comenzar a crear dibujos isométricos sin pasar por una capacitación larga y costosa. Las herramientas específicas para isometría hacen que la creación de dibujos en 3D sea más eficiente.
Conclusión: ¿Por qué ZWCAD es la Mejor Alternativa para Trabajos Isométricos?
Si estás buscando una solución CAD que te permita realizar dibujos isométricos de alta calidad sin un costo elevado, ZWCAD es la opción perfecta. No solo proporciona todas las herramientas necesarias para crear modelos isométricos detallados, sino que también lo hace a una fracción del precio de otros competidores.
El hecho de que ofrezca una licencia permanente significa que puedes concentrarte en tus proyectos sin preocuparte por renovar una suscripción, lo que a largo plazo supone un ahorro significativo. Además, su compatibilidad con archivos DWG y su facilidad de uso lo convierten en una opción muy atractiva tanto para profesionales experimentados como para aquellos que están empezando en el mundo del diseño asistido por computadora.
