4 HERRAMIENTAS PARA USAR LAS CAPAS DE MANERA PROFESIONAL

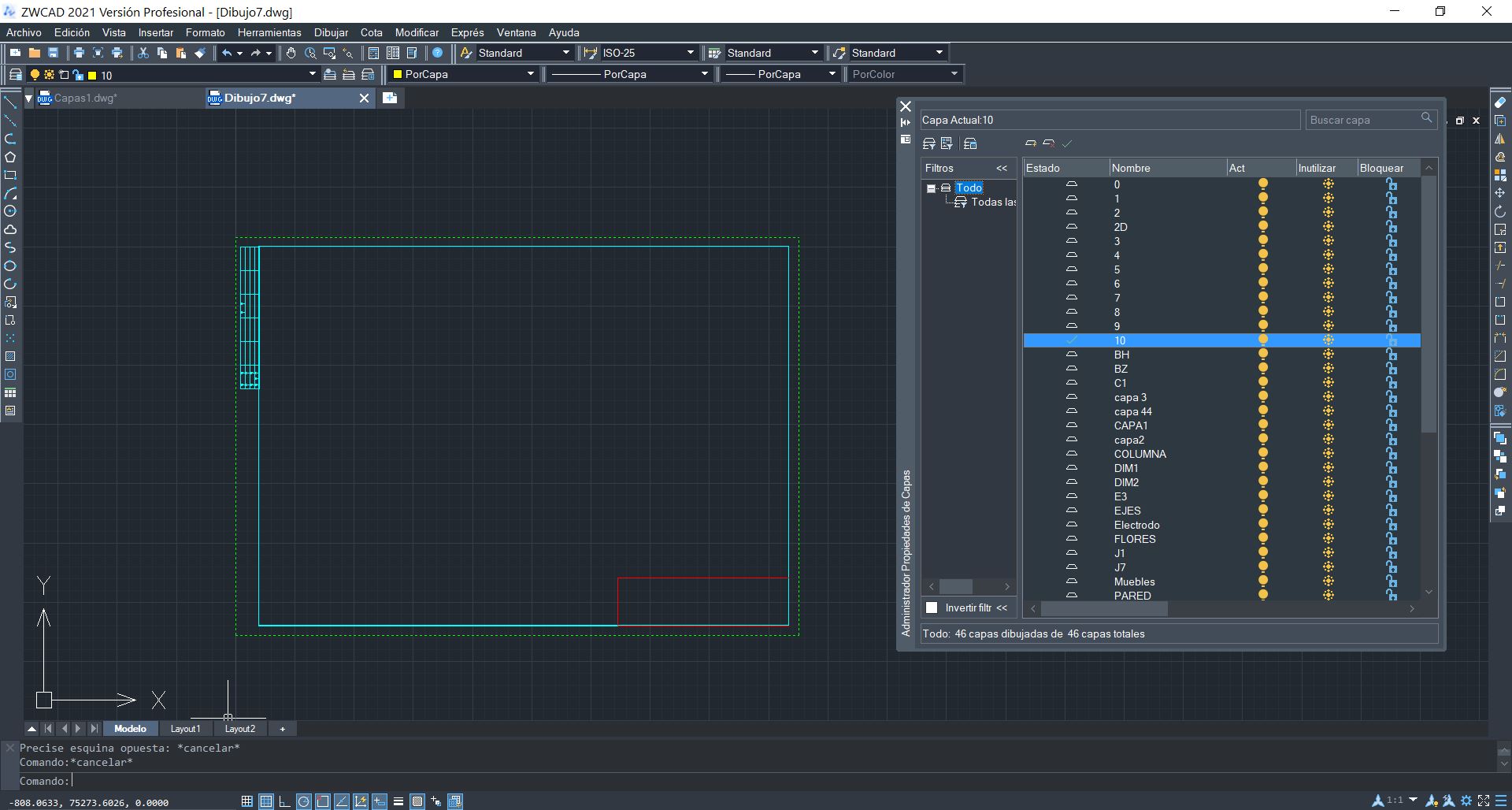

1.Traductor de capas.

Nos permite igualar las capas de dos dibujos diferentes.

Desde el archivo que queramos fijar como referencia , ejecutamos el comando ¨TRADCAPA¨

Se nos abrirá este cuadro de dialogo donde, podemos cargar en la pestaña de traducir el archivo que deseamos cambiar sus capas.

Ahora tendremos que seleccionar las del archivo original con su equivalente en el archivo a modificar y seleccionar mapear para añadirlas al mapa de traducción de capas.

Una vez emparejadas todas las capas que deseemos cambiar, al seleccionar traducir, las capas del segundo archivo tomaran el nombre y las propiedades de las capas del primero, consiguiendo así igualar ambos planos. Pudiendo elegir antes de realizar los cambios, guardar como un nuevo archivo para no perder el archivo original.

2.Crear una plantilla, archivo .dwt

Trabajar con plantillas para las capas es de gran utilidad para conseguir normalizar nuestros dibujos.

Desde un archivo que ya tengamos con las capas ajustadas a nuestro gusto, hay que guardar este archivo como tipo .dwt para que nos los reconozca como una plantilla.

Esta plantilla que acabamos de generar nos quedara guardada junto al resto que vienen por defecto, y que el programa nos permite seleccionar cuando iniciamos un nuevo dibujo, para así poder comenzar siempre a trabajar utilizando algunos de estos archivos.

Además de las capas esta plantilla, nos permite guardar formatos, estilos de cota, de texto o impresión, por lo que merece mucho la pena dedicarle un tiempo a preparar una plantilla con estos ajustes con los que trabajemos de manera habitual para una vez echo este trabajo una vez no tener que volver a hacerlo.

3.Crear una tabla de Excel con tus capas e importarlo como Script

Una alternativa al uso de un archivo .dwt, es definir todas nuestras capas y sus propiedades en una tabla de excel y generar un código SCRIPT, que posteriormente podremos importar a Zwcad, es un proceso algo mas complejo pero el trabajar con excel nos permite mayor comodidad para generar y definir estas capas.

Una opción muy interesante sobre todo para usuarios que trabajen con planos más complejos con mayor número de capas, donde además cobra mayor importancia el utilizar códigos para tener siempre bien ordenadas e identificar rápidamente cada una de las capas, además esto nos facilitara en gran medida el trabajo con grupos de capa, estados de capa y filtros de propiedades.

A continuación podréis ver un interesante video de Sergio Manes en el que analiza y explica a fondo este tema, donde además regala para que descarguéis esta plantilla de excel que el utiliza en el video, donde generar y configurar todas las propiedades de tus capas, para luego en la misma plantilla crear el código script que hay que importar para pasar las capas ZWCAD.

Pese a que este video y todos los que muestra este canal de arqmanes sean utilizando el programa Autocad, todos los consejos y recomendación de uso, son equivalentes para el trabajo con ZWCAD.

4.Crear un norma propia utilizando un archivo .dws

Y la última recomendación para comprobar que hemos seguido correctamente los primeros consejos, es crear una norma donde definiremos todos los detalles que han de seguir nuestros planos en cuanto a su visualización.

Podemos elegir un archivo que ya tengamos creado donde hayamos cuidado y especificado todos los detalles en cuanto a sus capas, estilos de cota, tipos de línea y tipos de texto, nos podría valer el mismo archivo .dwt que usemos como plantilla guardando este como .dws podemos establecerlo como la norma a seguir.

Si trabaja en un entorno multidisciplinar, incluso puede tener varios archivos; quizás uno para cada disciplina, como arquitectura, estructural o instalaciones.

Una vez asocies el dibujo con el que estés trabajando, con el dibujo de normas, al seleccionar la pestaña de comprobar, podrás ver  todas las diferencias con la norma de manera automática y decidir si realizar esos cambios o no.

El uso de archivos .dws y del traductor de capas, están disponibles a partir de la ultima actualización SP2 que llego a la versión 2021, por lo que si trabajas con versiones anteriores estas dos opciones no estarán disponibles.

En el siguiente video de nuestro canal de Youtube podéis ver el ejemplo practico de cada uno de estos 4 consejos para trabajar con capas.
