BIM (Building Information Modeling) ha sido una palabra de moda en las industrias AEC desde hace un tiempo. Hay varios tipos de aplicaciones BIM en el mercado: algunas están especializadas en diseño y modelado, algunas manejan simulación y análisis, y algunas cuentan con gestión de información y colaboración en equipo.
ZWCAD es uno de ellos, y desempeña su papel en el ciclo de vida del edificio con la compatibilidad de los formatos de archivo IFC, que se utilizan ampliamente para el intercambio de datos entre diferentes aplicaciones BIM . Además, ZWCAD 2022 lo sorprendería con sus funciones relacionadas con IFC recientemente agregadas.
Importa 5 tipos de archivos .IFC rápidamente
Al ingresar IFCIMPORT en la línea de comando, puede invocar el cuadro de diálogo Importar un archivo IFC , seleccionar un archivo .IFC e importarlo en ZWCAD. Actualmente, se admiten los formatos IFC 2X3, IFC 4.0, IFC 4X1, IFC 4X2 e IFC 4X3.
Normalmente, los archivos IFC de tamaño medio se pueden importar en segundos. Como puede ver en el video de arriba, abrir el archivo IFC de muestra de 30 MB en ZWCAD solo toma hasta 5 segundos.
Figura 1 . Importar un archivo IFC
Panel de estructura IFC: jerárquico con la información de construcción de los componentes
Cuando un archivo .IFC se importa con éxito, el Panel de estructura IFC aparecerá automáticamente. Contiene dos partes: una vista de árbol que enumera los componentes del modelo IFC en una jerarquía (Proyecto → Sitio → Edificio → Planta → …) para ayudarlo a verificar los detalles de un componente, ubicar el componente resaltado en el espacio modelo y conozca cómodamente las relaciones entre el sitio y la planta entre los componentes; una tabla de propiedades que revela la información del edificio (nombre, elevación, etc.) de los componentes para hacerle saber dicha información de antemano.

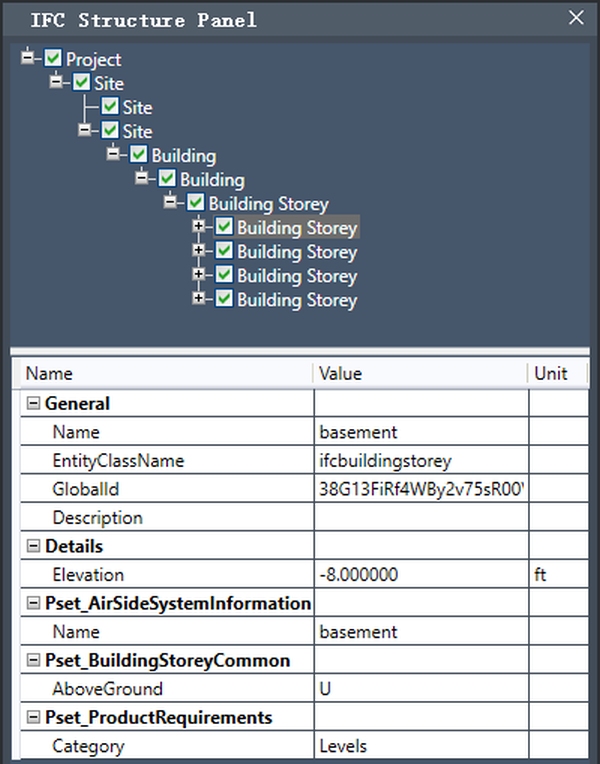

Figura 2 . Panel de estructura IFC (superior: vista de árbol; inferior: tabla de propiedades)
Hay mucho más que puede descubrir en la vista de árbol. Puede expandir o doblar la lista haciendo clic en el icono «+» o «-» y marcar o desmarcar la casilla de verificación para controlar la visibilidad de los componentes en el espacio modelo. Además, cuando selecciona un elemento en la vista de árbol, se le llevará directamente a donde está el componente correspondiente en el espacio modelo mientras aprende su información de construcción de la tabla de propiedades.
Genere listas de materiales con atributos IFC fácilmente
Además de ver modelos IFC y leer atributos IFC, ¿Qué más puede hacer con los datos IFC en ZWCAD 2022? ¡Extraerlos! Así es como se hace:
1. Ingrese DATAEXTRACTION en la línea de comando.
2. Seleccione los componentes IFC que necesita.
3. Filtre los datos seleccionados según el tipo, atributos, etc. de los componentes IFC.
4. Obtenga una vista previa de la tabla de extracción de datos y ajuste su estilo como desee.
5. Exporte la tabla e insértela en el dibujo actual como una tabla, o expórtela como una tabla externa o un archivo ZEX.
Con este combo, puede derivar algunos datos IFC útiles de los modelos BIM y generar listas de materiales internas o externas.
Figura 3 . Seleccione objetos IFC para extraer los datos correspondientes
Más funciones emocionantes relacionadas con IFC en el futuro
También vale la pena mencionar que puede darle al modelo IFC importado una mejor apariencia cambiando su estilo visual. Además, los diferentes tipos de componentes IFC se encuentran en diferentes capas y reciben el nombre de sus categorías.
Todas las funciones ya mencionadas allanan el camino para muchas funciones más potentes relacionadas con IFC en futuras versiones de ZWCAD.
Figura 4. El estilo visual de los modelos IFC se puede cambiar para una presentación más bonita
