El extrusor de una impresora 3D de extrusión influye directamente en la calidad final de sus impresiones. Un extrusor de alta calidad puede controlar la precisión y el flujo de la extrusión del filamento, lo que se traduce en una mayor velocidad de impresión 3D con menos defectos como atascos y delaminación. Por el contrario, un extrusor mal elegido puede dar lugar a impresiones frustrantes y desperdicio de filamento. Por lo tanto, elegir el mejor extrusor es esencial para una impresión 3D fluida y satisfactoria.
Si no está seguro de cómo elegir uno, este artículo le servirá de guía. Analizaremos en profundidad todo lo que necesita saber sobre los extrusores de impresoras 3D para ayudarle a elegir la mejor opción. Comencemos.
¿Qué es un extrusor de impresora 3D?
Un extrusor es una parte esencial de su impresora 3D, que es responsable de fundir y expulsar con precisión el filamento a través de una boquilla para crear objetos capa por capa a lo largo de una ruta específica. Esto se consigue mediante un proceso de varios pasos que funciona con el extremo frío y el extremo caliente del extrusor de la impresora 3D, que implica la alimentación, el calentamiento y el control del flujo.
El extremo frío empuja el filamento hacia el extremo caliente, que lo calienta hasta su punto de fusión y controla con precisión su extrusión. Esta es la razón por la que el rendimiento del extrusor es tan importante, ya que afecta directamente a la precisión, la suavidad de la superficie y la velocidad de impresión 3D de sus impresiones.
¿Cuál es la estructura de un extrusor de impresora 3D?

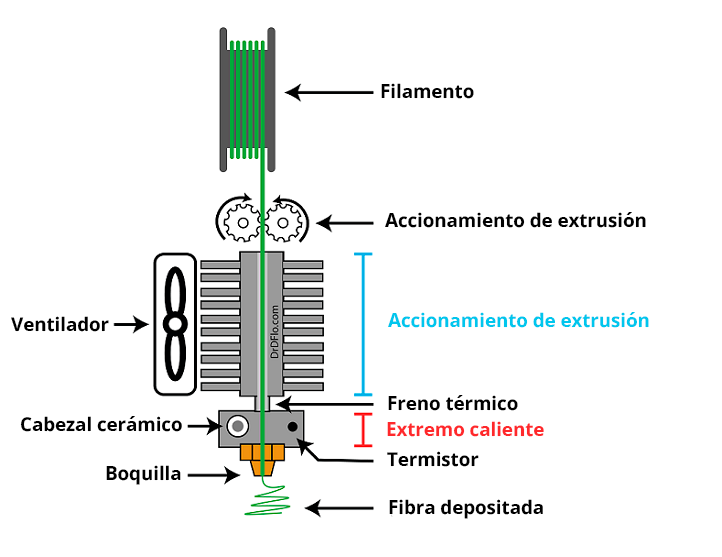

Como hemos mencionado anteriormente, el extrusor de filamento de una impresora 3D se basa en la colaboración de dos piezas clave: el extremo frío y el extremo caliente. Sólo cuando trabajan juntos puede el extrusor de la impresora 3D controlar de forma precisa y consistente la extrusión del filamento, permitiendo así la impresión de modelos 3D complejos y de alta calidad.
Extremo frío
Situado normalmente en la parte superior del extrusor, el extremo frío incluye un motor de extrusión, un engranaje, un tensor y un sensor de filamento. Esta configuración ayuda a mantener el filamento frío y evita que se ablande o derrita demasiado pronto antes de llegar al extremo caliente. Esto es importante para asegurar una alimentación de material constante y precisa, facilitando una calidad de impresión 3D consistente.
- Motor del extrusor: Es la parte central del extremo frío que impulsa los filamentos hacia el extrusor. Su rendimiento afecta directamente a la velocidad y precisión de alimentación del filamento. Un rendimiento deficiente del motor del extrusor puede provocar una alimentación irregular, lo que se traduce en una mala calidad de impresión.
- Engranaje: El engranaje, que funciona con el motor del extrusor, controla la velocidad de alimentación y la dirección de los filamentos. En general, un engranaje con menos dientes o un diámetro más pequeño girará más rápido, lo que conduce a una mayor velocidad de alimentación de filamento.
- Tensor: Se utiliza para controlar la presión en los engranajes para garantizar que el filamento se alimenta sin problemas. Si la presión es demasiado baja, el filamento de impresión puede resbalar y causar una baja calidad de impresión; si es demasiado alta, puede hacer que el filamento se atasque e incluso dañar tu impresora.
- Sensor de filamento: El sensor de filamento se utiliza para controlar el estado de alimentación del filamento. Cuando el filamento se agota o se rompe, el sensor envía una señal al controlador para que detenga la impresión y te avise para que cambies el filamento. Esto ayuda a prevenir fallos de impresión o problemas de calidad causados por problemas con el filamento.
Extremo caliente
Mientras tanto, el extremo caliente, situado más cerca de la boquilla, funde el filamento y controla el proceso de extrusión del filamento, garantizando un flujo suave y uniforme. Al seleccionar un extrusor de impresora 3D, elegir un extremo caliente bien construido es esencial para obtener una calidad de impresión 3D óptima. Esta sección suele constar de varios componentes, entre los que se incluyen:
- Disipador de térmico: Situado en la parte superior del extremo caliente, es esencial para el control de la temperatura. Un buen disipador de calor puede evitar el calor excesivo alrededor del hot end, reduciendo posibles problemas como la embutición, la obstrucción y la descomposición del filamento.
- Ventilador de refrigeración: Se coloca un ventilador de refrigeración cerca del disipador de calor para mejorar la disipación del calor. Esto puede mantener de forma eficaz una temperatura de trabajo estable en el extremo caliente.
- Elemento de rotura térmica: Suele estar fabricado con materiales resistentes a altas temperaturas, como una aleación de titanio. Esto evita que el filamento se funda prematuramente antes de entrar en la boquilla y minimiza la transferencia de calor a otros componentes.
- Bloque calentador: Sirve para calentar el filamento hasta un estado fundido para la extrusión. Un buen bloque calentador puede responder rápidamente a los cambios de temperatura y mantener una temperatura de funcionamiento estable para el extrusor de la impresora 3D.
- Cartucho calentador: Un cartucho calentador consiste en un alambre de resistencia de alta temperatura o un tubo de resistencia de calentamiento que calienta la carcasa metálica del bloque calentador a través de una corriente eléctrica. Esto garantiza que el filamento alcance rápidamente la temperatura de fusión.
- Termistor: Se utiliza para medir y controlar la temperatura en el interior del bloque calefactor para evitar el sobrecalentamiento o subcalentamiento del filamento, garantizando la calidad y estabilidad de la impresión.

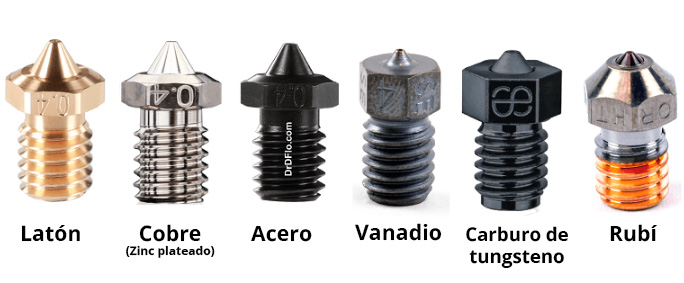

- Boquilla: Es el componente final del hot end para la extrusión del filamento fundido. Su diámetro determina el grosor de la línea de filamento y, por tanto, la precisión de la impresión.
Tipos de extrusores 3D
Extrusión simple
Un extrusor único, también conocido como extrusor directo en impresoras 3D, coloca el motor del extrusor en la parte superior del extremo caliente, conectándolo directamente a la boquilla. Esta configuración proporciona una trayectoria de suministro de filamento más corta, lo que permite un control más preciso del flujo de filamento y un mejor control del movimiento, la presión y la retracción del filamento.
Por lo tanto, es ideal para imprimir filamentos delicados o flexibles que pueden dañarse fácilmente. Sin embargo, dado que el motor está instalado en el cabezal de impresión, el peso total puede aumentar, lo que puede limitar la velocidad de impresión y la aceleración máximas de la impresora 3D.
Extrusión dual
A diferencia de los dos extrusores para impresoras 3D anteriores, un extrusor Bowden suele montarse en el bastidor de la impresora 3D, lejos del extremo caliente. Como resultado, los filamentos se alimentan a través de un largo tubo de PTFE (a menudo llamado tubo Bowden), en lugar de tener su extremo frío situado justo al lado del extremo caliente como otros.
Esto ayuda a reducir el peso total del cabezal de impresión, lo que se traduce en velocidades de impresión 3D más rápidas. Sin embargo, una ruta de filamento larga también es más probable que provoque problemas de obstrucción.
Extrusor Bowden
A diferencia de los dos extrusores para impresoras 3D anteriores, un extrusor Bowden suele montarse en el bastidor de la impresora 3D, lejos del extremo caliente. Como resultado, los filamentos se alimentan a través de un largo tubo de PTFE (a menudo llamado tubo Bowden), en lugar de tener su extremo frío situado justo al lado del extremo caliente como otros.
Esto ayuda a reducir el peso total del cabezal de impresión, lo que se traduce en velocidades de impresión 3D más rápidas. Sin embargo, una ruta de filamento larga también es más probable que provoque problemas de obstrucción.
¿Cómo elegir un extrusor de impresora 3D?
Después de leer lo anterior, es posible que entienda profundamente lo que es un extrusor de impresora 3D y su papel crucial en el proceso de impresión. Sin embargo, no es fácil elegir el mejor extrusor de impresora 3D. Además de leer los comentarios de los usuarios, hay varios factores a tener en cuenta:
- Defina sus necesidades de impresión: Para empezar, aclare sus necesidades de impresión, que determinarán el filamento, el tamaño de impresión y la precisión de impresión que necesita.
- Elija el tipo de extrusor adecuado: Los tipos más comunes incluyen extrusores simples, extrusores duales y extrusores Bowden. Si necesitas utilizar dos filamentos o colores diferentes a la vez, entonces un extrusor dual puede ser el mejor para tu impresora 3D.
- Elige los filamentos de impresión: Asegúrate de que el extrusor es compatible con el filamento que piensas utilizar. Por ejemplo, si necesitas imprimir en 3D balsas que requieren una mayor adherencia y estabilidad, considera un extrusor de impresora 3D que pueda ajustar la distancia entre el extrusor y la cama de impresión para una adherencia óptima de la balsa.
- Tenga en cuenta la velocidad y la precisión de la impresión 3D: Estos son los factores más cruciales a la hora de elegir el mejor extrusor de impresora 3D. En general, los extrusores simples suelen proporcionar una mejor precisión de impresión, mientras que los extrusores Bowden pueden proporcionar velocidades de impresión más rápidas.
- Garantizar la compatibilidad: Dado que algunos extrusores pueden requerir soporte de software específico o instalación de hardware adicional, asegúrate de que el extrusor que elijas sea compatible con tu impresora 3D.
- Tenga en cuenta su presupuesto: Los extrusores para impresoras 3D varían mucho en precio, desde decenas de dólares hasta miles de dólares. Asegúrese de tener en cuenta su presupuesto antes de tomar una decisión.
Preguntas frecuentes sobre el extrusor de impresoras 3D
¿Qué debo hacer si se atasca el extrusor?
Hay dos formas prácticas de desatascar el extrusor:
- Si sólo está ligeramente obstruida, puedes intentar limpiarla con una sonda o un alambre fino, como una cuerda de guitarra. Sin embargo, este método puede rayar el interior de la boquilla.
- Para atascos más graves, se recomienda desmontar el cabezal de impresión para limpiarlo.
Los extrusores obstruidos pueden causar diversos problemas, como una extrusión irregular del filamento, un filamento extruido muy fino, que la impresora 3D deje de extruir a mitad de la impresión o incluso que la impresora 3D no extruya en absoluto. Estos problemas suelen deberse a una pequeña acumulación de residuos de filamento en el extremo caliente o en la boquilla. Si el problema persiste después de probar estos métodos, ponte en contacto con el fabricante de la impresora para obtener ayuda.
¿Qué hacer si la extrusora pierde o gotea material?
Las fugas o goteos de material del extrusor de la impresora 3D pueden dar lugar a una superficie rugosa y defectuosa en sus impresiones, afectando en última instancia a la calidad final. Cuando se encuentre con estos problemas, se recomienda comprobar primero el extremo caliente, la boquilla y otras piezas para asegurarse de que se han apretado e instalado correctamente. De lo contrario, los filamentos no saldrán correctamente si los componentes están sueltos, lo que provocará fugas o goteos.
También es una buena idea ajustar la configuración de impresión. Por ejemplo, reduciendo la temperatura del extrusor en consecuencia, ya que un calor excesivo puede provocar una fusión prematura y goteo. También puedes probar a aumentar la velocidad de impresión 3D, lo que reduce el tiempo que el material permanece en la boquilla, reduciendo la probabilidad de fugas o goteos.
Si su impresora 3D utiliza un extrusor Bourdon, es probable que las fugas o el goteo estén causados por un tubo de PTFE envejecido o desgastado. Asegúrese de que el tubo de PTFE está bien conectado a otras piezas para evitar fugas de material.
Siguiendo estos métodos, puede resolver eficazmente el problema de fugas o goteo del extrusor de la impresora 3D. Si aún así no puede resolver el problema, lo mejor es ponerse en contacto con un profesional para obtener más ayuda.
Conclusión
El extrusor de una impresora 3D es una parte importante de una impresora 3D que afecta directamente a la calidad de impresión. Para ayudarle a entender mejor los extrusores, este artículo profundiza en los conceptos básicos, explorando sus tipos más comunes y cómo elegirlos y comprarlos.
Además, también encontrarás soluciones detalladas y eficaces para solucionar los problemas más comunes, lo que te ayudará a imprimir sin problemas. Al leer este artículo, usted está ahora equipado para elegir el mejor extrusor de impresora 3d fácilmente para sus necesidades de entre las muchas opciones disponibles. Si encuentras este artículo útil, por favor considera compartirlo para ayudar a otros.
