Si trabajas con modelos 3D en software CAD, es probable que hayas tenido que convertir tus archivos DWG al formato STL. Esta conversión es esencial para la impresión 3D, ya que STL es el tipo de archivo más aceptado para cortar e imprimir objetos 3D.
En esta guía, le explicaremos todo lo que necesita saber sobre cómo convertir DWG a STL, incluyendo las mejores herramientas y métodos que puede utilizar. Tanto si es diseñador, ingeniero o aficionado, este artículo le ayudará a preparar sus modelos para la impresión 3D de forma rápida y eficaz.
¿Por qué convertir DWG a STL?
La conversión de DWG a STL es un paso crucial cuando se desea trasladar los diseños CAD al mundo físico mediante la impresión 3D. A diferencia de los archivos DWG, que almacenan datos CAD detallados, los archivos STL están diseñados específicamente para la impresión 3D y ofrecen varias ventajas clave:
- Compatibilidad con la impresión 3D: La mayoría de las impresoras 3D requieren archivos STL para procesar e imprimir modelos.
- Geometría simplificada: Los archivos STL solo contienen la geometría necesaria para la impresión, lo que reduce la complejidad.
- Uso multiplataforma: Los archivos STL se pueden utilizar en diversos programas y equipos de impresión 3D.
- Creación de prototipos y fabricación: La conversión de DWG a STL permite a los diseñadores crear prototipos y piezas de forma eficiente.
Sin convertir tus archivos DWG a STL, no podrás utilizar tus diseños para la impresión 3D o la creación rápida de prototipos de forma eficaz.
Antes de realizar la conversión, le recomendamos que prepare su archivo DWG comprobando la geometría 3D, eliminando capas, objetos o anotaciones innecesarias, estableciendo las unidades correctas y simplificando los modelos complejos para reducir el tamaño del archivo. Estos pasos ayudan a garantizar un proceso de conversión fluido y preciso.
Ahora, veamos las formas de convertir DWG a STL.
Método 1: Convertir DWG a STL en software CAD
Puedes crear archivos DWG con un programa CAD. Por suerte, la mayoría de ellos te permiten convertir directamente DWG a STL. A continuación, veamos cómo funciona con dos populares programas CAD.
Convertir DWG a STL en ZWCAD
ZWCAD es una increíble herramienta CAD compatible con DWG, DXF, DWT, PDF y STL. Además, facilita enormemente la conversión de DWG a STL. Gracias a su fluido rendimiento y sus extraordinarias funciones, se ha ganado la fidelidad y la reputación tanto de principiantes como de profesionales. Con su aceleración por hardware, garantiza una conversión perfecta entre archivos CAD y un rendimiento fluido 1,7 veces más rápido que AutoCAD.
Calificado como el mejor software CAD para principiantes, ZWCAD le guía de principio a fin con una interfaz de usuario intuitiva y una variedad de conjuntos de herramientas. Cuenta con funciones inteligentes como Smart Plot, Smart Mouse, Smart Select y Smart Voice. Al ser un programa ligero, funciona perfectamente en ordenadores con 2 GB de RAM y 1 GB de memoria gráfica. Ahora, descargue e instale ZWCAD en su PC y veamos cómo convertir DWG a STL con él.
- PASO 1. Inicie ZWCAD en su PC con Windows y vaya a «Archivo» > «Abrir» para abrir el archivo DWG.
- PASO 2. A continuación, haga clic en «Archivo» > «Exportar». En el cuadro de diálogo, seleccione «Litografía (*.stl)» en «Tipo de archivo».
- PASO 3. Por último, seleccione una carpeta y pulse el botón «Guardar» para guardar el archivo STL.
Método 2: Convertir archivos con el conversor DWG a STL
Además del software CAD profesional, hay dos convertidores de DWG a STL que puedes probar.

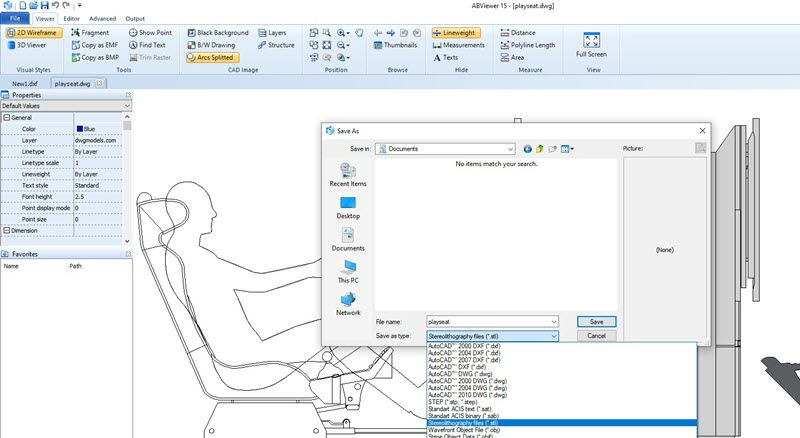

Convertir DWG a STL en ABViewer
ABViewer ha sido desarrollado por CADSoftTools, una empresa especializada en productos y soluciones relacionados con el CAD. Este software es una aplicación multifuncional y versátil que permite ver, editar, convertir e imprimir diversos tipos de archivos CAD y 3D en formatos CAD populares, como DWG, STL, DXF, DWF, IGES, STEP y otros. Por supuesto, también permite convertir DWG a STL de la siguiente manera.
- PASO 1. En primer lugar, descargue el archivo Zip desde el sitio web oficial y descomprímalo.
- PASO 2. Haga clic en el archivo «Setup» e instale ABViewer en su Windows.
- PASO 3. Vaya a «Archivo» > «Abrir» y abra el archivo DWG que desee en el programa.
- PASO 4. Haga clic en «Archivo» > «Guardar como». A continuación, seleccione «Archivos de estereolitografía (*.stl)».
- PASO 5. Después, elija una carpeta y haga clic en «Guardar» para almacenar el archivo STL.

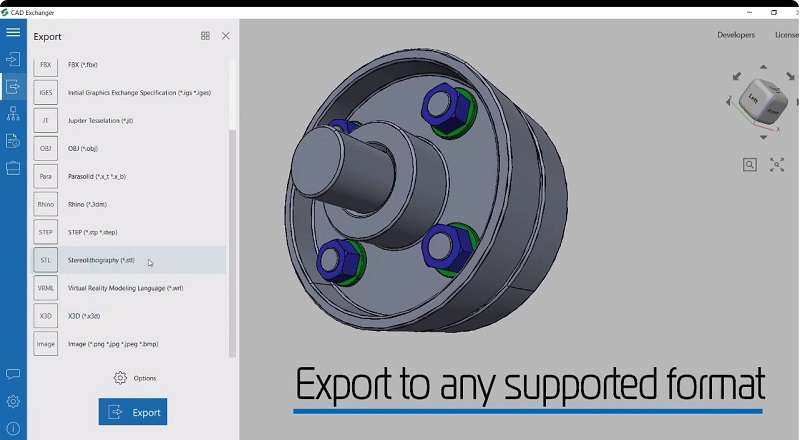

Convertir DWG a STL en CAD Exchanger
CAD Exchanger ofrece servicios de intercambio de datos CAD y soluciones de software para Windows, macOS y Linux. Le permite convertir archivos de un formato CAD a otro, lo que garantiza la compatibilidad y el intercambio fluido de datos entre diferentes aplicaciones de software. Es compatible con una amplia gama de formatos CAD, incluidos los más populares como DWG, DXF, STEP, IGES, STL y muchos más. Ahora, veamos cómo convertir DWG a STL con esta herramienta.
- PASO 1. Vaya al sitio web oficial de CAD Exchanger y solicite el software.
- PASO 2. Cuando reciba un correo electrónico con un enlace de descarga, descargue e instale el software.
- PASO 3. Abra CAD Exchanger y haga clic en el icono «Importar» del panel izquierdo para abrir el archivo DWG.
- PASO 4. Haga clic en el icono «Exportar» de la izquierda y seleccione «Estereolitografía (*.stl)».
- PASO 5. Pulse el botón «Exportar» y espere a que finalice la conversión.
Método 3: Cómo convertir DWG a STL en línea de forma gratuita
Para aquellos que dudan en descargar cualquier software, aquí también presentamos dos herramientas online gratuitas que pueden tener en cuenta.

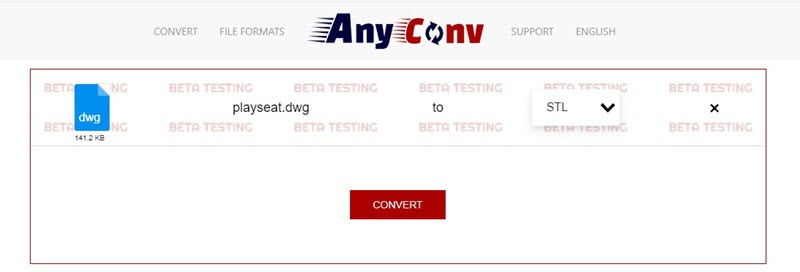

Convertir DWG a STL en AnyConv
AnyConv ofrece un conversor online gratuito de DWG a STL al que cualquiera puede acceder desde cualquier sistema operativo. Además, permite la conversión por lotes de hasta 100 MB a la vez. Realizará toda la conversión en la nube y tus archivos STL convertidos se eliminarán en una hora. Es tan fácil como el abecé hacer todo lo que se explica a continuación.
- PASO 1. En tu ordenador o móvil, visita AnyConv en tu navegador.
- PASO 2. Arrastra y suelta directamente tu archivo DWG en el sitio web.
- PASO 3. Haz clic en «Convertir» para iniciar la conversión de DWG a formato STL.
- PASO 4. Después de subir el archivo a la nube, haz clic en «Descargar» para guardar el archivo STL en tu dispositivo.

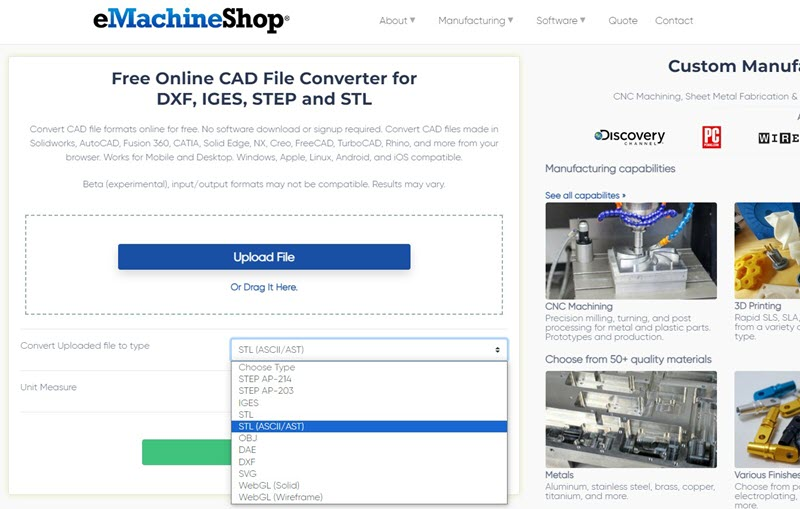

Convertir DWG a STL en eMachineShop
eMachineShop es una herramienta en línea que permite convertir archivos CAD creados con cualquier software CAD a otro formato sin necesidad de instalar ningún programa ni registrarse. Esta herramienta funciona en Windows, macOS, Linux, Android e iOS, y es fácilmente accesible para cualquier persona. Además, es compatible con formatos de archivo como DWG, DXF, STL, STEP, SVG, etc. Por otra parte, permite convertir archivos DWG a STL en línea de forma gratuita, en formato binario o en formato de texto ASCII. Así es como funciona.
- PASO 1. Acceda a eMachineShop en un navegador de su ordenador o teléfono.
- PASO 2. Haga clic en «Subir archivo» o arrastre directamente su archivo DWG al sitio web.
- PASO 3. En la columna «Convertir archivo cargado a tipo», seleccione «STL».
- PASO 4. Seleccione la «Unidad de medida» en «MM» o «Pulgadas».
- PASO 5. Decida el «Grosor» y haga clic en «Convertir archivo» para finalizar la conversión.

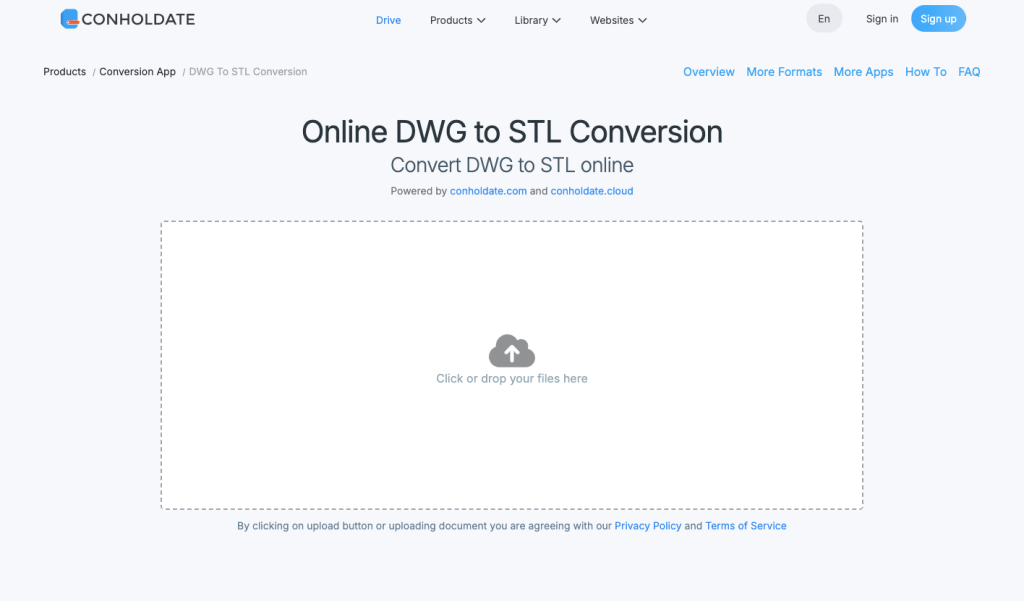

Convierta DWG a STL con Conholdate
Conholdate es una potente plataforma de conversión de archivos en línea que admite una amplia gama de formatos CAD, incluidos DWG y STL. Admite la conversión por lotes y ofrece opciones para personalizar la configuración de salida según las necesidades de su proyecto. Con una interfaz limpia y una gran velocidad de procesamiento, Conholdate es ideal tanto para principiantes como para profesionales que desean convertir archivos CAD de manera eficiente. El proceso es similar:
- PASO 1. Visite el sitio web del conversor CAD Conholdate en su navegador.
- PASO 2. Cargue su archivo DWG haciendo clic en el botón de carga o arrastrando el archivo al área de carga.
- PASO 3. Seleccione «STL» como formato de salida.
- PASO 4. Ajuste cualquier configuración opcional si está disponible.
- PASO 5. Haga clic en «Convertir» y espere a que se complete el proceso.
- PASO 6. Descargue el archivo STL convertido en su dispositivo.
Preguntas frecuentes sobre la conversión de DWG a STL
¿Se puede convertir un archivo DWG en un modelo 3D?
Sí, es posible convertir un archivo DWG en un modelo 3D. AutoCAD, al igual que otros programas de CAD, ofrece herramientas y funciones para crear y manipular geometrías 3D. A continuación te explicamos cómo hacerlo.
- Abra el archivo DWG en un software CAD como AutoCAD.
- Revise los dibujos 2D existentes o cree otros nuevos según sea necesario para que sirvan de base para el modelo 3D.
- Extruya o eleva formas 2D para crear sólidos o superficies 3D. Esto implica tirar o extender la geometría 2D a lo largo de un eje específico o utilizar parámetros predefinidos para generar formas complejas.
- Aplique modificaciones adicionales al modelo 3D, como redondeos, chaflanes u operaciones booleanas (unión, sustracción, intersección) para combinar o sustraer sólidos.
- Asigne materiales y texturas al modelo 3D para darle un aspecto realista y propiedades superficiales.
- Realice los ajustes necesarios, como ajustar las dimensiones, suavizar las superficies o añadir detalles.
- Exportar el modelo 3D en un formato adecuado, como STL, OBJ o STEP. Estos formatos de archivo se utilizan habitualmente para la impresión 3D, el renderizado y otras aplicaciones.
¿Por qué tardan tanto las cosas en pasar de DWG a STL?
El tiempo que se tarda en convertir un archivo DWG a un archivo STL depende de varios factores. Si el archivo DWG contiene geometrías complejas o intrincadas, puede tardar más tiempo en convertirlos a una representación 3D adecuada. Por otra parte, el software CAD que utilice influye en la velocidad de conversión. Los diferentes paquetes de software tienen distintas eficiencias a la hora de gestionar las conversiones de DWG a STL.
Además, la potencia de procesamiento de su ordenador también afecta al tiempo de conversión. La conversión de archivos DWG complejos o de gran tamaño en modelos 3D puede requerir un gran esfuerzo computacional. Un ordenador más potente, con suficiente RAM y capacidad de procesamiento, puede realizar la conversión más rápidamente que un sistema menos potente. El tamaño del archivo DWG también puede influir en la duración de la conversión. Los archivos más grandes requieren más tiempo de procesamiento, especialmente cuando se convierten diseños complejos con muchos elementos.
Para optimizar el tiempo de conversión, puede resultar útil simplificar los dibujos DWG, utilizar software con capacidades de conversión eficientes, asegurarse de que su ordenador cumple con las especificaciones recomendadas y ajustar la configuración de conversión según sea necesario.
Conclusión
Es posible que necesites convertir DWG a STL por diversas razones, especialmente cuando se trata de modelado 3D e impresión 3D. Solo tienes que repasar todos los métodos anteriores y encontrarás la mejor manera de hacerlo.
- Si desea editar o modificar el archivo DWG antes de la conversión, un software CAD ligero como ZWCAD será sin duda su mejor aliado.
- Si no desea descargar ningún software, vale la pena probar las herramientas gratuitas en línea.
- Si desea un conversor de escritorio, tenga en cuenta ABViewer y CAD Exchanger.
