Cuando trabajas con bloques en un dibujo CAD complejo, puede resultar molesto tener que abrir el editor de bloques por separado. Pierdes el contexto, cambian las vistas y, a veces, incluso interrumpes tu flujo de trabajo.
Pero con EDITREF en ZWCAD, REFEDIT en inglés, eso ya no es necesario.
¿Qué es EDITREF?
EDITREF es una herramienta que te permite editar bloques directamente en su lugar, sin salir del dibujo actual. Esto significa que puedes ver cómo afectan los cambios en tiempo real y mantener la referencia visual del entorno en el que estás trabajando.
Cómo usar EDITREF paso a paso
- Haz clic derecho sobre el bloque que necesitas editar.
- Selecciona Editar referencia in situ (EDITREF).
- Realiza los cambios necesarios directamente sobre el bloque, sin necesidad de abrir una nueva ventana.

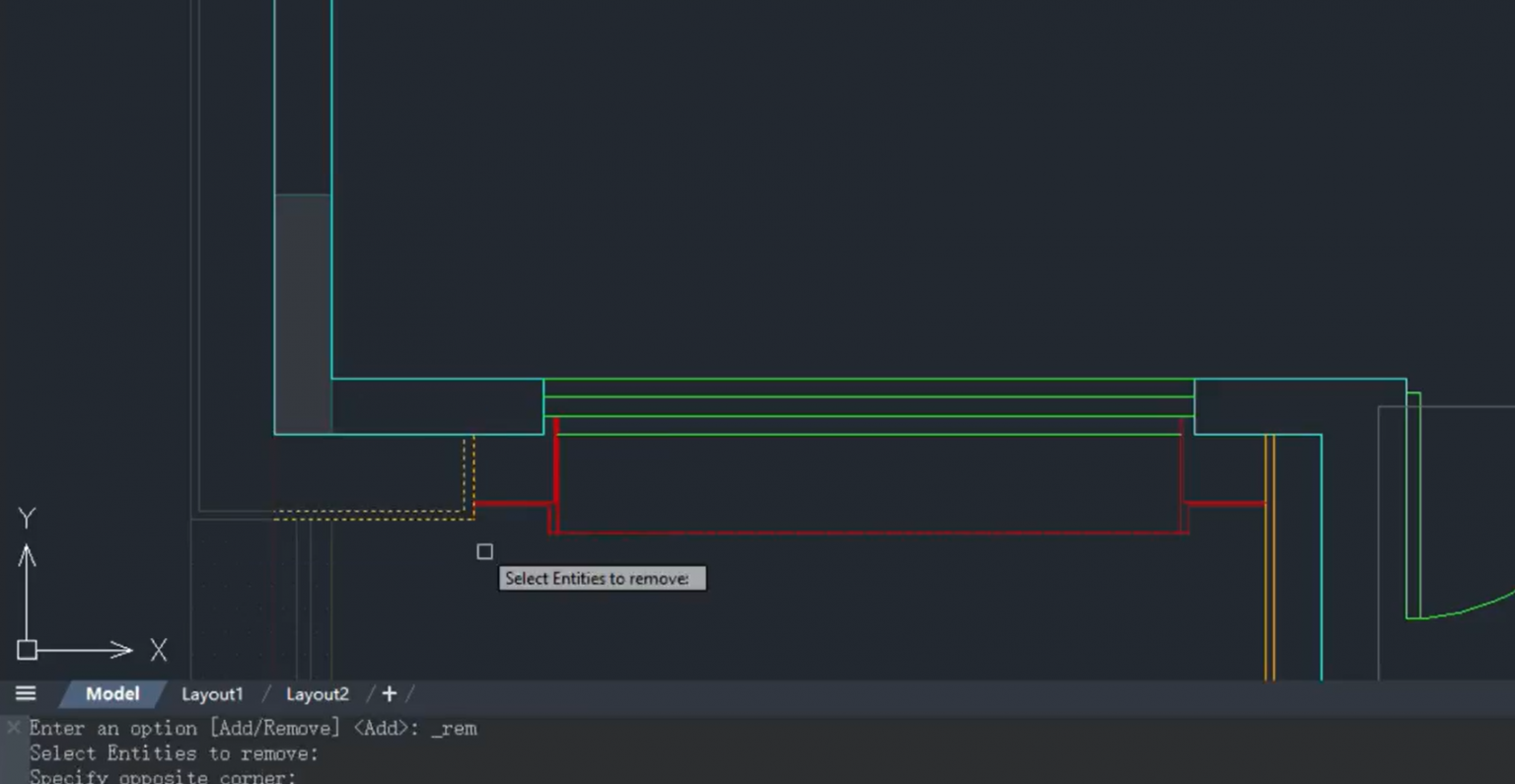

- Usa las opciones:
- Agregar al conjunto de trabajo si necesitas incluir objetos del dibujo externo en la edición.
- Eliminar del conjunto de trabajo para excluir elementos que no quieres modificar.
Consejo útil: controla la transparencia
Durante la edición con EDITREF, es posible ajustar la visibilidad de los objetos que no forman parte del bloque. Esto se hace con la variable de sistema XFADECTL.
- Aumenta o disminuye su valor para cambiar el nivel de transparencia de los objetos externos.
- Así puedes concentrarte mejor en el bloque que estás modificando sin perder el contexto del resto del dibujo.
