Ya está aquí la nueva actualización de ZWCAD 2025. La versión 1.2 incluye principalmente mejoras en 4 aspectos: capacidades 3D, optimización de la interfaz y la interacción con el programa, mejoras en la API y mejoras en las aplicaciones industriales.
| Nuevas funciones y mejoras | Descripción |
| Vistas de dibujo | Admite la creación de vistas básicas, ortográficas y de proyección isométrica a partir de objetos sólidos 3D en el espacio modelo. |
| Cubo de vistas | Permite a los usuarios navegar y cambiar de vista en el espacio modelo 2D o en estilos visuales 3D. |
| Optimización de la visualización de suavizado de líneas | Mejora significativa de la calidad de visualización de las líneas de un sólo píxel. |
| Análisis de formato de imagen con información de geolocalización (GeoTiff) | Permite adjuntar imágenes en los dibujos de acuerdo con la información de ubicación y sistema de coordenadas almacenada en los archivos GeoTiff. |
Vista de dibujo
Se trata de una potente función que permite crear vistas proyectadas de tipo base, ortogonales, e isométricas a partir de objetos sólidos 3D en el espacio modelo.
Nueva pestaña de Presentación y pestaña de vista de dibujo
Figura 1. Entrada de la cinta de Vista de Dibujo
Figura 2. Pestaña de presentación
Figura 3. Pestaña Vista de Dibujo
Personalización de tipos de proyección, estilos de línea y grosor de línea
Disponemos de la opción de personalizar varios ajustes al crear una nueva vista de dibujo, incluidos el tipo de proyección, el tipo de vista previa y el estilo de línea. Estos ajustes no afectan a las vistas de dibujo creadas anteriormente.

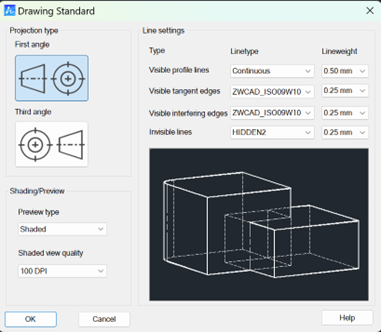

Figura 4. Estándar de dibujo
Creación, edición, y actualización de vistas base y proyectadas
ZWCAD 2025 puede crear fácilmente vistas base y proyectadas seleccionando objetos sólidos del espacio modelo. Estas vistas pueden editarse, lo que incluye volver a seleccionar objetos, cambiar la escala de la vista, modificar líneas visibles, líneas ocultas, sombreado con líneas visibles, sombreado con líneas visibles y ocultas, y visibilidad de aristas.
Una vista proyectada es la vista inicial creada en la presentación, de la que se derivan todas las vistas subsiguientes.

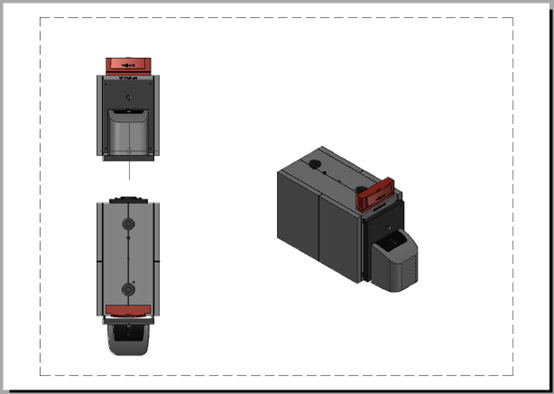

Figura 5. Creación de una vista base y una vista proyectada

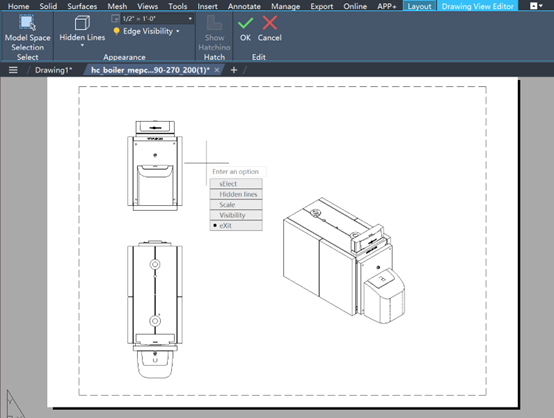

Figura 6. Edición de Vistas

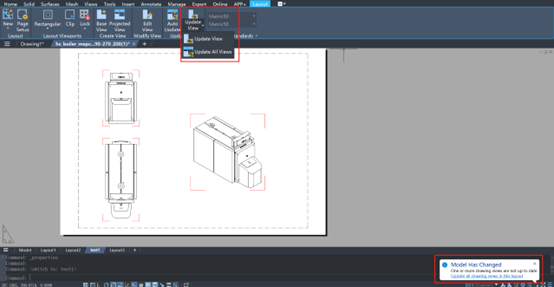

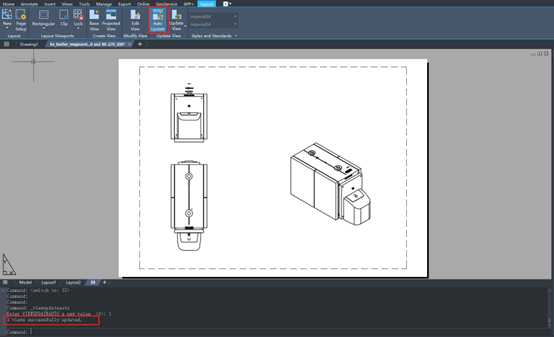

Figura 7. Actualización automática de vistas
Figura 8. Actualización de vistas
Nuevas Propiedades de las vistas de dibujo y propiedades rápidas
El panel de propiedades ofrece información completa sobre las vistas de dibujo, como las líneas ocultas, la escala estándar, el tipo de vista, el ángulo de proyección, y el ángulo de rotación de las vistas de dibujo.

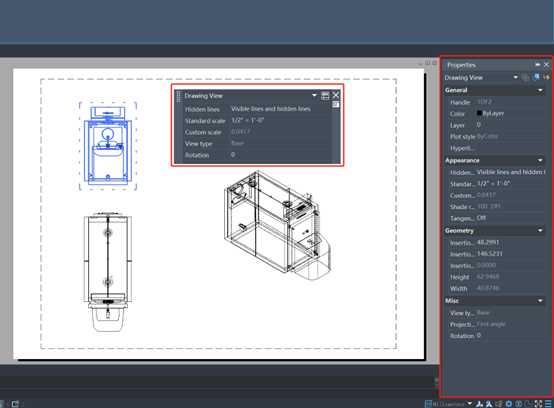

Figura 9. Propiedades de las vistas de dibujo y propiedades rápidas
Cubo de vistas
ZWCAD 2025 en su versión 1.2 añade el Cubo de Vistas es una herramienta de navegación que permite cambiar fácilmente entre diferentes vistas, tanto en el espacio del modelo 2D como en los estilos visuales 3D. Mejora la capacidad del usuario para orientar y manipular el modelo con precisión.
Presentación del Cubo de vistas
Figura 10. Cubo de vistas
- La vista inicial permite volver rápidamente a la vista frontal predeterminada del modelo, lo que facilita la reorientación en caso de perderse o desorientarse.
- La brújula se encuentra debajo del Cubo de Vistas e indica la orientación del modelo con respecto a los puntos cardinales (Norte, Sur, Este y Oeste). Cada dirección está conectada por un arco.
- Cubo de Vistas:
- Esquinas: redirigen la vista actual del modelo a una vista de tres cuartos, basada en un punto de vista definido por tres lados del modelo.
- Caras: 6 vistas ortogonales estándar.
- Aristas: redirigen la vista del modelo a una vista de medio punto, basada en dos lados del modelo.
Menú del Cubo de Vistas
Utilizando el Menú de Cubo de Vistas los usuarios pueden restaurar y cambiar la vista inicial, cambiar entre los modos de proyección de la vista, o acceder a la configuración del Cubo de Vistas.
Figura 11. Menú Cubo de vistas
Configuración del Cubo de Vistas
Los usuarios pueden configurar los ajustes para mostrar u ocultar el Cubo de Vistas en el dibujo actual, controlar su posición, tamaño, transparencia, y otros ajustes.

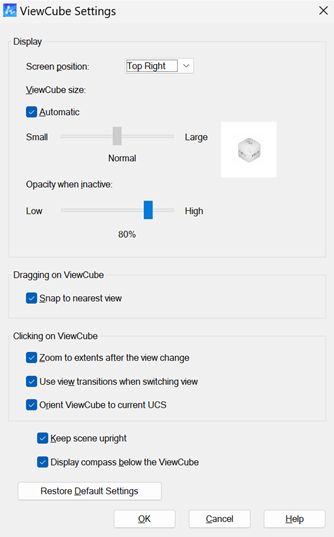

Figura 12. Configuración del Cubo de Vistas
Optimización de la visualización del suavizado de líneas
Para la versión 1.2 de ZWCAD 2025 se han mejorado la precisión y la calidad de la visualización de suavizado de líneas, lo que da como resultado líneas más continuas y refinadas. La función «Suavizado de líneas» (la variable del Sistema LINESMOOTHING) se aplica a las líneas de un sólo píxel sin ancho de línea, mejorando su continuidad y reduciendo los bordes dentados. Esta función está activada por defecto.
Hemos añadido la posibilidad de distinguir la visualización de líneas suaves respecto de caras suaves. Se ha añadido una nueva opción de «Visualización de suavizado de cara», controlada por la variable de sistema FACESMOOTHING, en la Configuración del hardware gráfico. El suavizado de caras se aplica a objetos con grosores de línea, a las aristas de líneas, y caras en los modos 3D.
Estas mejoras proporcionan visualizaciones más claras y estéticamente más agradables, mejorando la experiencia general del usuario y haciendo que el trabajo detallado sea más manejable.

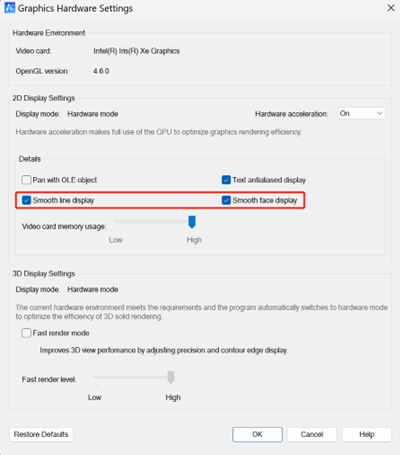

Figura 13. Suavizado de líneas y suavizado de caras en la configuración del hardware de gráficos
Análisis del formato de imagen con información de geolocalización (GeoTiff)
El formato GeoTIFF amplía el formato estándar de imagen TIFF, incluyendo información de referencia geoespacial como el tipo de proyección, los sistemas de coordenadas, y los parámetros elipsoidales.
Ahora se pueden procesar archivos GeoTIFF, lo que permite adjuntar imágenes a dibujos basándose en la información posicional y el sistema de coordenadas almacenados en las imágenes.

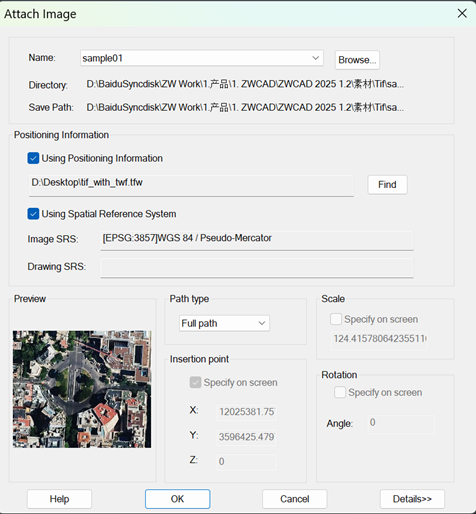

Figura 14. Activación de la información de posición y los sistemas de coordenadas espaciales
