En ZWSpain sabemos que dominar ZWCAD es clave para mejorar la productividad y reducir errores. Si ya eres usuario de ZWCAD o estás pensando en dar el salto desde otras plataformas, estos 10 consejos te ayudarán a sacarle el máximo partido y trabajar de forma más rápida, precisa y personalizada.
Tanto si eres arquitecto, ingeniero, delineante o diseñador industrial, aquí encontrarás herramientas que harán tu día a día más ágil y eficiente.
1. Usa la barra de comandos como un experto
La barra de comandos es el núcleo del trabajo en ZWCAD, y saber sacarle todo el jugo es fundamental. Aunque la interfaz gráfica es intuitiva, escribir comandos directamente permite ganar velocidad y precisión. Comienza por usar alias como L para línea, C para círculo o REC para rectángulo.
Pero no te quedes solo con los comandos por defecto. En ZWCAD puedes personalizar tus propios alias a través del Gestor de alias de comandos. Así puedes crear accesos rápidos adaptados a tus hábitos, lo que a largo plazo ahorra muchos clics y mejora tu rendimiento.
2. Domina el uso de capas
Las capas son esenciales para organizar un dibujo complejo. Permiten separar elementos por categorías como estructuras, instalaciones, mobiliario, cotas o referencias, facilitando su gestión y visibilidad. En ZWCAD, el Administrador de Capas te permite asignar colores, tipos de línea, grosores y gestionar la visibilidad de forma rápida.
Además, puedes usar filtros para mostrar solo las capas que te interesen en un momento dado. Si trabajas en proyectos colaborativos, establecer una convención de capas coherente desde el principio ahorra tiempo y evita errores en la interpretación de los planos.
3. Usa bloques con atributos para añadir inteligencia a tus dibujos
Los bloques son reutilizables y te permiten mantener coherencia en tus planos. Pero si quieres ir un paso más allá, usa bloques con atributos. Estos contienen información editable, como referencias, cantidades, medidas o textos personalizados, que puedes extraer después para informes o listados.
ZWCAD incluye un editor de atributos muy potente, y también permite generar automáticamente tablas a partir de los datos contenidos en los bloques. Esto es especialmente útil en planos de instalaciones, arquitectura modular o fabricación industrial, donde necesitas tener control sobre los componentes usados.

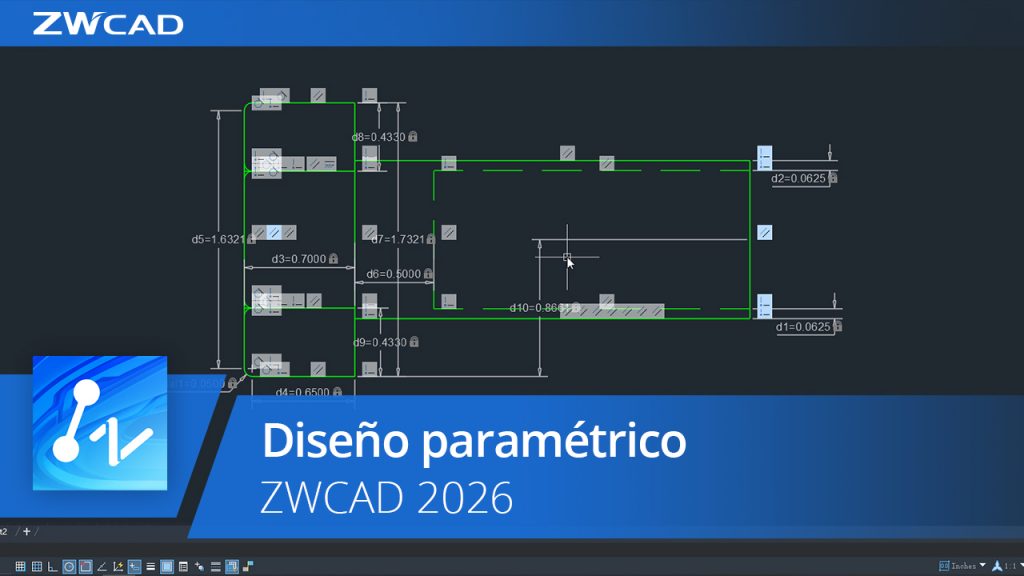

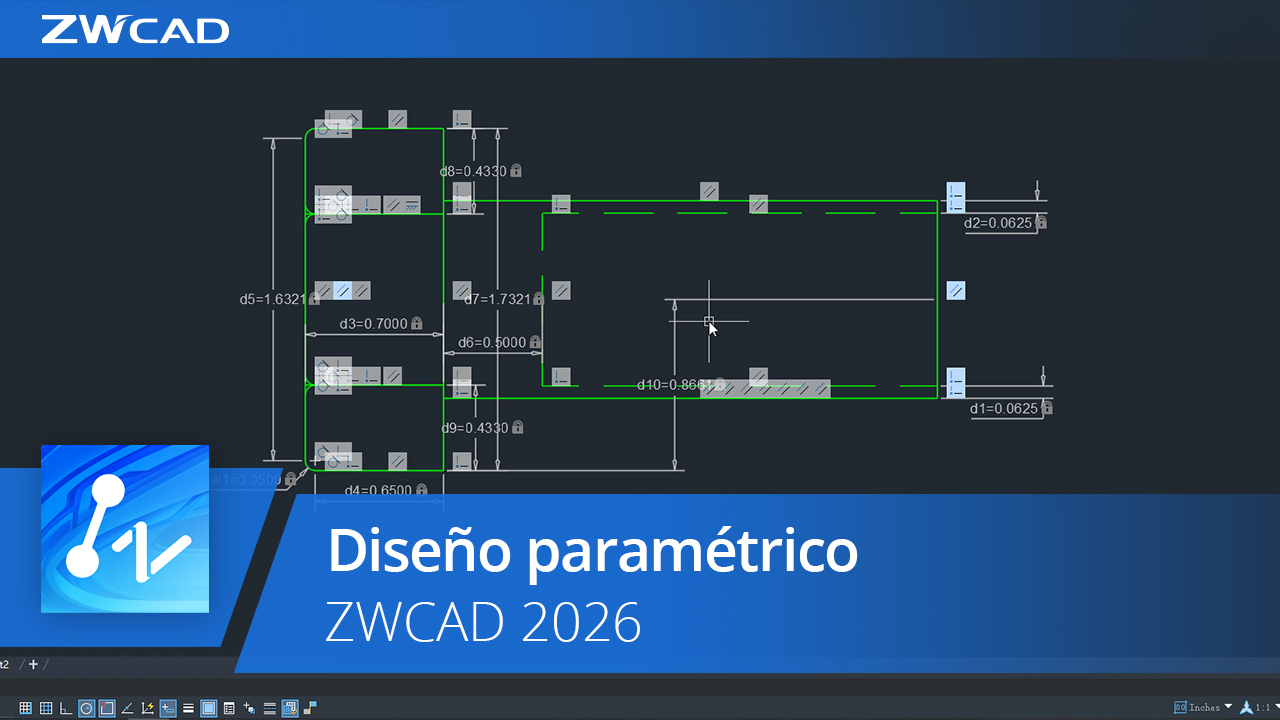

4. Aprovecha el diseño paramétrico con restricciones geométricas
Una de las funcionalidades más potentes en ZWCAD es el diseño paramétrico, que te permite aplicar restricciones a los objetos del dibujo. Por ejemplo, puedes fijar que dos líneas sean paralelas, o que una distancia entre elementos sea constante.
Esto resulta ideal para mantener relaciones geométricas incluso cuando haces cambios. Así evitas que el dibujo se desajuste si mueves un componente. Esta función se vuelve indispensable en diseño mecánico o esquemas repetitivos, donde mantener la coherencia es clave.
5. Crea paletas de herramientas personalizadas
¿Tienes comandos, bloques o capas que usas todos los días? Entonces las paletas de herramientas son tu mejor aliada. Puedes crear tus propias paletas y arrastrar los elementos que más utilizas, desde bloques hasta comandos o estilos de texto.
Estas paletas se pueden organizar por categorías, e incluso compartir con tu equipo. Así todos los miembros del proyecto pueden trabajar con los mismos estándares y recursos, lo que mejora la consistencia y reduce errores en los entregables.
6. Usa el Design Center para reaprovechar contenido
El Centro de Diseño (Design Center) de ZWCAD te permite acceder al contenido de otros archivos DWG sin tener que abrirlos. Puedes importar capas, bloques, estilos de texto, estilos de cota y mucho más con solo unos clics.
El Centro de Diseño (Design Center) de ZWCAD te permite acceder al contenido de otros archivos DWG sin tener que abrirlos. Puedes importar capas, bloques, estilos de texto, estilos de cota y mucho más con solo unos clics.
7. Personaliza y guarda tus espacios de trabajo
Cada profesional tiene una forma distinta de trabajar, y ZWCAD te permite adaptar el entorno a tus necesidades. Puedes crear diferentes espacios de trabajo personalizados, ya sea para diseño 2D, revisión de planos o preparación para impresión.
Una vez creado tu espacio ideal, guárdalo con nombre y accede a él cuando lo necesites. Esto no solo te permite ahorrar tiempo, sino que también es útil si compartes el equipo con otros usuarios o si usas ZWCAD en distintas estaciones de trabajo.
8. Usa el comando “MULTIPLE” para tareas repetitivas
¿Te has encontrado repitiendo un mismo comando una y otra vez? En lugar de presionar Enter repetidamente, puedes usar el comando MULTIPLE. Simplemente escribe MULTIPLE, luego el comando que deseas repetir (por ejemplo, LINE), y podrás ejecutarlo indefinidamente hasta que lo canceles con Esc.
Este pequeño truco puede ser especialmente útil en tareas de dibujo básicas donde se repiten muchas veces los mismos elementos, como esquemas eléctricos o distribuciones de mobiliario.
9. Personaliza el menú contextual para un acceso más rápido
El menú contextual (clic derecho) es una herramienta poderosa si se adapta a tu flujo de trabajo. En ZWCAD puedes personalizarlo según el contexto en el que estés trabajando: en el espacio modelo, en una referencia externa, al seleccionar un objeto, etc.
Añade comandos específicos que uses con frecuencia y elimina aquellos que no necesitas. Esto te permitirá reducir los desplazamientos del ratón por la pantalla y ejecutar acciones más rápidamente sin necesidad de navegar por menús extensos.
10. Guarda tus configuraciones para mantener tu entorno ideal
Una vez que hayas invertido tiempo en personalizar ZWCAD a tu medida —paletas, alias, menús, espacios de trabajo—, guarda tu perfil. Esto te permitirá restaurarlo fácilmente si cambias de ordenador o si necesitas reinstalar el software.
Además, puedes exportarlo para compartirlo con otros miembros de tu equipo y así mantener un entorno de trabajo uniforme en toda la empresa. Esto ayuda no solo a mejorar la productividad individual, sino también a estandarizar procesos en equipos técnicos.
¿Quieres más consejos como estos?
En ZWSpain trabajamos cada día para ayudarte a sacar lo mejor de ZWCAD. Estos consejos no solo te harán más eficiente, sino que también te permitirán trabajar con mayor precisión y comodidad. Si aún no usas ZWCAD, te animamos a probarlo por ti mismo.
